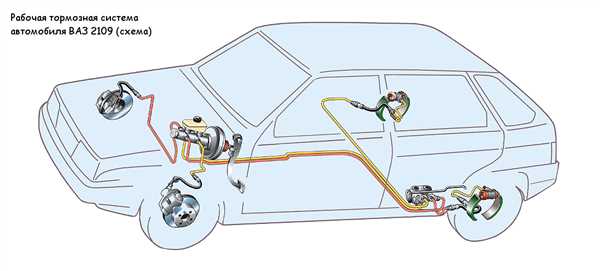

Схема тормозной системы автомобиля ВАЗ 2115 — принципы работы, компоненты и особенности

Тормозная система является одной из важнейших частей любого автомобиля. От ее работоспособности зависят безопасность и комфорт во время движения. В данной статье мы рассмотрим схему тормозной системы автомобиля ВАЗ 2115, чтобы лучше понять ее устройство и принцип работы.

ВАЗ 2115 – популярная модель от отечественного производителя, которая выпускалась в 1997-2012 годах. У этого автомобиля установлена гидравлическая тормозная система, состоящая из нескольких важных компонентов.

Основными элементами тормозной системы ВАЗ 2115 являются главный тормозной цилиндр, тормозные суппорта, тормозные колодки, тормозные диски и тормозные шланги. Главный тормозной цилиндр расположен на педали тормоза водителя и отвечает за передачу давления тормозной жидкости. Тормозные суппорта предназначены для нажатия тормозных колодок на тормозные диски, что приводит к остановке движения автомобиля.

Основные компоненты тормозной системы ВАЗ 2115

Тормозная система ВАЗ 2115 состоит из следующих основных компонентов:

• Тормозные колодки: эти детали контактируют непосредственно с тормозными дисками, создавая трение, чтобы снизить скорость автомобиля.
• Тормозные диски: они закреплены на колесах и вращаются вместе с ними. Диски предназначены для торможения автомобиля и преодоления инерции.
• Главный тормозной цилиндр: этот цилиндр преобразует механическое усилие нажатия на педаль тормоза в гидравлическое давление, которое передается на тормозные механизмы.
• Тормозные шланги: они соединяют тормозные механизмы с главным тормозным цилиндром и пропускают гидравлическую жидкость для передачи давления.
• Тормозные механизмы: включают в себя тормозные суппорты и цилиндры колесных тормозов. Они принимают гидравлическое давление от главного тормозного цилиндра и создают трение между колодками и дисками для остановки автомобиля.
• Гидравлическая жидкость: используется в тормозной системе для передачи давления от главного тормозного цилиндра к тормозным механизмам. Жидкость должна иметь определенные характеристики, чтобы обеспечить надежную работу системы.
• Датчики и контроллеры: эти компоненты мониторят работу тормозной системы и предупреждают водителя о возможных проблемах или неисправностях, например, износ колодок или утечка гидравлической жидкости.

Все эти компоненты работают вместе для обеспечения безопасности и надежности торможения автомобиля ВАЗ 2115.

Тормозной барабан и колодки

Тормозной барабан

Тормозной барабан представляет собой круглую металлическую деталь, которая устанавливается на каждом колесе автомобиля. Он служит для усиления тормозного эффекта и эффективного распределения тормозных усилий по всей поверхности барабана.

Тормозной барабан имеет специальные ребра и канавки, которые увеличивают его поверхность и способствуют отводу тепла, возникающего при трении колодок и барабана. Это предотвращает перегрев тормозной системы и уменьшает возможность возникновения тормозного замедления.

Тормозные колодки

Тормозные колодки представляют собой резиновые или металлические накладки, которые примыкают к внутренней поверхности тормозного барабана. Они выполняют функцию непосредственного нажатия на барабан при торможении и создания трения.

Тормозные колодки изнашиваются со временем и требуют регулярной замены. При износе колодок уменьшается эффективность торможения, возникают шумы и вибрация при торможении. Поэтому важно регулярно осматривать и контролировать состояние колодок. В случае необходимости их следует заменить.

Название детали	Описание
Тормозной барабан	Металлическая круглая деталь, которая усиливает тормозной эффект и распределяет тормозные усилия по поверхности барабана
Тормозные колодки	Резиновые или металлические накладки, которые создают трение и нажимают на внутреннюю поверхность тормозного барабана

Тормозной суппорт

Основная функция тормозного суппорта заключается в перемещении тормозных накладок к диску. Для этого суппорт имеет специальные поршни и трубки, через которые проходит тормозная жидкость. При нажатии на педаль тормоза, тормозная жидкость перемещается внутрь суппорта, что вызывает сжатие тормозных колодок к диску.

Таким образом, благодаря действию тормозного суппорта, наружная поверхность диска прижимается к тормозным колодкам, что приводит к замедлению вращения колеса и тормозам автомобиля. После отпускания педали тормоза, тормозная жидкость возвращается обратно в главный тормозной цилиндр, а тормозные колодки отходят от диска.

Тормозные суппорты обеспечивают долговечность и эффективность работы тормозной системы автомобиля ВАЗ 2115. Поэтому важно следить за их техническим состоянием и при необходимости заменять поврежденные или изношенные суппорты. Распространенными неисправностями тормозных суппортов являются утечка тормозной жидкости, коррозия и залипание поршней.

Тормозной цилиндр главного тормозного цилиндра

Устройство тормозного цилиндра главного тормозного цилиндра

Тормозной цилиндр главного тормозного цилиндра состоит из цилиндрического корпуса, внутри которого находится поршень. Один конец поршня соединен с тормозным педалем, а другой конец через гибкую трубку связан с тормозными колодками автомобиля. Внутри тормозного цилиндра устанавливаются специальные уплотнительные кольца, обеспечивающие герметичность системы.

Принцип работы тормозного цилиндра главного тормозного цилиндра

При нажатии на тормозную педаль, поршень тормозного цилиндра перемещается внутрь цилиндрического корпуса под давлением тормозной жидкости. Это приводит к увеличению давления в тормозной системе и передаче силы на колодки тормозов. Таким образом, тормозная система ВАЗ 2115 обеспечивает надежное и эффективное торможение автомобиля.

Преимущества	Недостатки
Простота конструкции	Возможность утечки тормозной жидкости
Надежность в эксплуатации	Требует регулярной проверки и замены тормозной жидкости
Удобство обслуживания	Возможность возникновения неполадок при нарушении герметичности

Важно отметить, что для безопасной эксплуатации автомобиля необходимо регулярно проверять и поддерживать работоспособность тормозной системы, в том числе и тормозного цилиндра главного тормозного цилиндра. При обнаружении любых неисправностей необходимо незамедлительно обратиться к квалифицированному механику для проведения диагностики и ремонта.

Тормозной шланг

Тормозной шланг подвергается значительным физическим нагрузкам во время эксплуатации автомобиля. Он должен быть достаточно прочным и герметичным, чтобы обеспечить надежное функционирование тормозной системы.

Шланг изготавливается из специальных материалов, которые обеспечивают высокую стойкость к воздействию тормозной жидкости и механическим нагрузкам. Внутренняя резиновая прокладка предотвращает протекание жидкости, а металлический корпус защищает шланг от повреждений.

Тормозной шланг имеет внутренний и наружный диаметры, которые соответствуют требованиям конструкции тормозной системы ВАЗ 2115. Он может быть разной длины в зависимости от расположения тормозного механизма относительно главного тормозного цилиндра.

Преимущества использования тормозного шланга:

• Герметичность: шланг обеспечивает надежную герметичность, предотвращая протекание тормозной жидкости;
• Гибкость: благодаря гибкой конструкции, шланг позволяет сгибаться и перемещаться во время работы подвески и тормозной системы;
• Прочность: качественный тормозной шланг обладает высокой прочностью, что позволяет ему выдерживать большие нагрузки;
• Долговечность: правильно выбранный и установленный шланг обладает долгим сроком службы, что позволяет эксплуатировать автомобиль без проблем с тормозной системой.

При эксплуатации автомобиля рекомендуется регулярно осматривать тормозной шланг на наличие повреждений и износа. При обнаружении любых дефектов, его необходимо заменить специализированным оборудованием в автосервисе. Установка нового и качественного тормозного шланга гарантирует надежное и безопасное функционирование тормозной системы ВАЗ 2115.

Тормозные тросы

В состав тормозных тросов входят следующие элементы:

1. Пружинный механизм: предназначен для возврата колодок в исходное положение после отпускания педали тормоза.
2. Тормозной барабан или диск: на них прилагается сила торможения, передаваемая от тросов.
3. Колодки: специальные элементы, сцепляющиеся с тормозными барабанами или дисками и создающие силу трения.
4. Механизмы регулировки: отвечают за поддержание правильного зазора между колодками и тормозными барабанами или дисками.
5. Тросы: металлические канаты, выполняющие функцию передачи усилия от педали тормоза к механизмам сцепления колодок с тормозными барабанами или дисками. Тросы должны быть надежными, прочными и долговечными.

Важно помнить, что тормозные тросы являются изнашиваемыми элементами тормозной системы и требуют регулярной проверки и замены в случае необходимости. При обнаружении любых неисправностей или повреждений в тросах следует обратиться к автомобильному механику для проведения ремонта или замены.

Тормозные трубки

Тормозные трубки представляют собой важную часть тормозной системы ВАЗ 2115. Они отвечают за передачу гидравлического давления от главного тормозного цилиндра к тормозным колодкам.

Тормозные трубки изготавливаются из металла и имеют высокую прочность, что позволяет им выдерживать высокое гидравлическое давление. Трубки должны быть герметичными, чтобы не допускать утечку тормозной жидкости и сохранять правильное давление в тормозной системе.

На ВАЗ 2115 установлены несколько тормозных трубок, соединяющих главный тормозной цилиндр с передними и задними тормозными механизмами. Трубки проходят через различные узлы и детали автомобиля, обеспечивая надежную передачу тормозного давления.

Тормозные трубки должны отвечать следующим требованиям:

• Быть герметичными
• Выдерживать высокое давление
• Иметь достаточную прочность
• Не подвергаться коррозии
• Быть правильно укрепленными и закрепленными на автомобиле

Уход за тормозными трубками:

Для обеспечения долгой и надежной работы тормозной системы необходимо следить за состоянием тормозных трубок и выполнять их своевременную замену при необходимости. Регулярно осматривайте трубки на наличие трещин, изломов или коррозии.

В случае обнаружения повреждений, необходимо заменить трубки или обратиться к специалисту для проведения ремонтных работ. Также рекомендуется проверять герметичность трубок и устранять любые утечки тормозной жидкости.

Правильное обслуживание тормозных трубок поможет обеспечить безопасность и надежность торможения вашего автомобиля ВАЗ 2115.

Принцип работы тормозной системы ВАЗ 2115

Процесс работы тормозной системы

1. При нажатии на педаль тормоза главный тормозной цилиндр создает давление в тормозной системе.

2. Давление передается через гидравлические трубки к рабочим тормозным цилиндрам, которые находятся у колес каждой оси.

3. Под давлением тормозная жидкость перемещает поршни в рабочих тормозных цилиндрах.

4. Поршни в свою очередь передают силу на тормозные колодки, которые прижимаются к тормозным дискам (барабанам).

5. Соприкосновение тормозных колодок с тормозными дисками (барабанами) создает трение, что приводит к замедлению вращения колес.

6. Энергия, полученная в результате трения, преобразуется в тепло и выбрасывается в окружающую среду.

7. При достижении необходимого замедления или остановки автомобиля, педаль тормоза отпускается, и давление в тормозной системе снижается.

8. Тормозные колодки отходят от тормозных дисков (барабанов), что позволяет колесам автомобиля свободно вращаться.

Таким образом, принцип работы тормозной системы ВАЗ 2115 базируется на преобразовании энергии трения в тепло для обеспечения замедления и остановки автомобиля.

Гидравлическая передача силы нажатия на тормозную педаль

В тормозной системе автомобиля ВАЗ 2115 используется гидравлическая передача силы нажатия на тормозную педаль. Эта система позволяет передать силу, создаваемую водителем при нажатии на педаль тормоза, к тормозным механизмам колес.

Основными элементами гидравлической тормозной системы являются:

1. Тормозной главный цилиндр. Он расположен на внещней панели кузова автомобиля и связан с тормозной педалью.
2. Тормозные магистрали. Их задача — передавать тормозную жидкость от главного цилиндра к тормозным механизмам колес. В системе используется две магистрали — передняя и задняя. Это обеспечивает работу тормозов в случае поломки одной из магистралей.
3. Тормозные переключатели. Они представляют собой электрические контакты, которые срабатывают при нажатии на тормозную педаль и передают сигнал о торможении в электрическую систему автомобиля.
4. Тормозные механизмы колес. Они установлены на каждом колесе и служат для создания трения с тормозными дисками или барабанами, что приводит к замедлению движения автомобиля.

Когда водитель нажимает на тормозную педаль, сила передается от педали на главный цилиндр. В главном цилиндре находятся поршни, которые под давлением тормозной жидкости передают силу дальше по магистралям.

Тормозную жидкость обычно используют в системах гидравлического привода тормозов, так как она обладает хорошими антикоррозийными и теплопроводными свойствами. Она способна передавать силу без потерь, при этом не перегреваясь.

Таким образом, гидравлическая передача силы нажатия на тормозную педаль обеспечивает надежную работу тормозной системы автомобиля ВАЗ 2115 и обеспечивает безопасность во время движения.

Действие тормозного барабана на колодки

Внутри тормозного барабана расположены тормозные колодки. Колодки представляют собой металлические пластины, обшитые термоизоляционным материалом. Они имеют форму полумесяца и устанавливаются по обоим сторонам тормозного барабана.

Действие тормозного барабана на колодки происходит следующим образом. При нажатии на педаль тормоза, тормозной привод передает усилие на тормозной цилиндр, который распределяет давление тормозной жидкости на тормозные цилиндры колес. Тормозные цилиндры передают это давление на колодки через тормозные трубки.

Когда колодки попадают в контакт с поверхностью тормозного барабана, они начинают создавать трение. Трение приводит к замедлению вращения барабана и, как следствие, к замедлению движения автомобиля. Чем сильнее нажата педаль тормоза, тем большее давление передается на колодки и сильнее они сжимаются против поверхности барабана.

Для того чтобы обеспечить надежное действие тормозного барабана на колодки, необходимо правильно подобрать состав колодок и контролировать их износ. Разработчики автомобиля ВАЗ 2115 рекомендуют регулярно проверять толщину тормозных колодок и при необходимости заменять их на новые.

Действие тормозного суппорта на тормозной диск

Тормозной диск расположен на колесе и соединен с осью автомобиля. Во время торможения тормозной суппорт сжимает тормозной диск, создавая трение между диском и тормозными колодками. Это трение приводит к замедлению вращения колеса и остановке автомобиля.

Важно отметить, что тормозной суппорт должен обеспечивать равномерное приложение силы к тормозному диску, чтобы избежать его перегрева или деформации. Для этого в конструкции тормозного суппорта предусмотрены специальные поршни и пружины, которые позволяют поддерживать необходимую силу прижатия к диску.

Установка и обслуживание тормозного суппорта являются важными процедурами для поддержания надлежащего функционирования тормозной системы ВАЗ 2115. Регулярная проверка состояния тормозных дисков и колодок, а также своевременная замена изношенных деталей, помогут обеспечить эффективность торможения и безопасность автомобиля.

Передача давления тормозной жидкости по системе

Тормозная система ВАЗ 2115 оснащена гидравлическим приводом, который обеспечивает передачу давления тормозной жидкости от педали тормоза до тормозных механизмов колес. Конструкция системы включает в себя следующие элементы:

• Тормозной главный цилиндр
• Тормозные трубки
• Тормозные шланги
• Колодки и тормозные диски
• Тормозные цилиндры колес

Действие системы начинается с нажатия на педаль тормоза, что приводит к сжатию тормозной жидкости в тормозном главном цилиндре. Затем давление передается по тормозным трубкам до колесных тормозных механизмов.

Во время передачи давления тормозной жидкости важно отметить две основные характеристики:

1. Гигроскопичность тормозной жидкости. Тормозная жидкость обладает способностью впитывать в себя влагу из воздуха, поэтому рекомендуется регулярно проверять и, при необходимости, заменять жидкость.
2. Устойчивость к высоким температурам. Тормозная жидкость должна сохранять свои работоспособные свойства при повышенных температурах, чтобы не возникло перегрева и потери тормозного эффекта.

Имея в виду эти факторы, следует поддерживать тормозную систему в хорошем состоянии. Регулярное обслуживание и проверка тормозной жидкости помогут обеспечить благоприятные условия для передачи давления по системе и надежную работу тормозов автомобиля ВАЗ 2115.
