Автомобильная тормозная система является одной из самых важных систем в автомобиле Камаз 6520. Она обеспечивает безопасность вождения, позволяя снизить скорость и остановить автомобиль при необходимости. В данной статье мы рассмотрим схему тормозной системы Камаз 6520, ее устройство и принцип работы.
Тормозная система Камаз 6520 состоит из нескольких компонентов, включая тормозные колодки, диски, тормозные цилиндры, гидравлический привод и педаль тормоза. Действие тормозной системы основано на преобразовании кинетической энергии движущегося автомобиля в тепловую энергию. Когда водитель нажимает на педаль тормоза, гидравлический привод передает силу на тормозные колодки, которые оказывают сопротивление вращению колес и замедляют движение автомобиля.
Принцип работы тормозной системы Камаз 6520 основан на использовании гидравлического привода. Главный тормозной цилиндр приводит в действие все колеса автомобиля, перекачивая тормозную жидкость. Устройство включает в себя тормозные трубки и шланги, обеспечивающие передачу тормозной жидкости от главного тормозного цилиндра к тормозным механизмам всех колес.
- Тормозная система автомобиля Камаз 6520
- Основные компоненты системы
- Тормозной барабан
- Гидравлический привод
- Тормозной механизм колеса
- Устройство тормозной системы
- Основные компоненты тормозной системы
- Принцип работы тормозной системы
- Принцип работы тормозной системы
- Гидравлическая система
- Пневматическая система
- Пневматическая система тормозов
- Гидропривод тормозов
- Антиблокировочная система (ABS)
- Система аварийного торможения (EBS)
- 1. Электронный блок управления (ECU)
- 2. Датчики
- Электронная система стабилизации (ESP)
- Рабочий цикл тормозной системы
- Проверка и обслуживание тормозной системы
- Проверка тормозных колодок
- Проверка тормозной жидкости
- Проверка гидравлической системы
- Диагностика неисправностей тормозной системы
Тормозная система автомобиля Камаз 6520
- Устройство и принцип работы
Устройство тормозной системы Камаз 6520 включает в себя несколько основных компонентов:
- Главный тормозной цилиндр, который является гидравлическим устройством, отвечающим за передачу усилия с педали тормоза на колесные тормозные механизмы.
- Тормозные механизмы на колесах, предназначенные для торможения каждого колеса автомобиля. Они могут быть выполнены в виде барабанных или дисковых тормозов.
- Тормозные трубки и шланги, которые обеспечивают передачу тормозной жидкости от главного тормозного цилиндра к колесным тормозным механизмам.
- Тормозная жидкость, которая используется для передачи усилия с педали тормоза на колесные тормозные механизмы. Она должна иметь определенные характеристики, чтобы обеспечить надежный и стабильный тормозной эффект.
Принцип работы тормозной системы автомобиля Камаз 6520 основан на передаче гидравлического давления, создаваемого главным тормозным цилиндром, на колесные тормозные механизмы. При нажатии на педаль тормоза, тормозная жидкость передается по тормозным трубкам и шлангам, создавая необходимое давление, которое приводит в действие тормозные механизмы на колесах. Это вызывает трение между тормозными колодками и тормозными дисками или барабанами, что в свою очередь приводит к замедлению или остановке автомобиля.
Основные компоненты системы
Тормозная система автомобиля Камаз 6520 состоит из нескольких основных компонентов, каждый из которых играет важную роль в обеспечении безопасности транспортного средства и его пассажиров. Рассмотрим каждую часть системы подробнее:
Тормозной барабан
Тормозной барабан является одной из основных частей тормозной системы Камаз 6520. Он установлен на задней оси автомобиля. Барабан выполнен из специального металла, который обладает высокой износостойкостью и термической устойчивостью. Внутри барабана расположены тормозные колодки, которые при нажатии на педаль тормоза прижимаются к его внутренней поверхности и создают трение, что приводит к замедлению движения автомобиля.
Гидравлический привод
Гидравлический привод тормозной системы Камаз 6520 отвечает за передачу усилия с педали тормоза на тормозные механизмы. Принцип работы основан на передаче давления жидкости по трубопроводам и шлангам от главного цилиндра к рабочим цилиндрам тормозных колес. Гидравлический привод обеспечивает более надежное и точное управление тормозами, по сравнению с пневматическими системами, и является наиболее часто используемым типом привода в современных автомобилях.
Тормозной механизм колеса
Тормозной механизм колеса состоит из нескольких компонентов, включая тормозные колодки, тормозные суппорты и диски (или барабаны). Тормозной механизм колеса отвечает за создание трения, необходимого для замедления автомобиля или его полной остановки. Как уже упоминалось, тормозные колодки прижимаются к внутренней поверхности тормозного барабана (или тормозного диска) и при вращении колеса создают трение, приводящее к остановке автомобиля.
| Компонент | Функция |
|---|---|
| Тормозной барабан | Создание трения при нажатии на педаль тормоза |
| Гидравлический привод | Передача усилия с педали тормоза на тормозные механизмы |
| Тормозной механизм колеса | Создание трения для замедления или остановки автомобиля |
Эти компоненты работают вместе, чтобы обеспечить надежное и эффективное функционирование тормозной системы Камаз 6520. Регулярное обслуживание и проверка каждого компонента являются важными мерами для обеспечения безопасной эксплуатации автомобиля.
Устройство тормозной системы
Основные компоненты тормозной системы
Тормозная система Камаз 6520 состоит из следующих основных компонентов:
- Главный тормозной цилиндр;
- Тормозные колодки;
- Тормозные диски;
- Тормозные шланги и трубки;
- Гидравлические тормозные аккумуляторы;
- Регуляторы тормозных усилий;
- Тормозные цилиндры колес;
- Педаль тормоза;
- Тормозные переключатели.
Принцип работы тормозной системы
Тормозная система Камаз 6520 работает по принципу передачи усилия с педали тормоза на тормозные колодки, которые нажимаются на тормозные диски. Во время торможения, водитель нажимает на педаль тормоза, что вызывает передачу усилия на главный тормозной цилиндр. Главный тормозной цилиндр преобразует механическую силу нажатия на педаль в гидравлическое давление.
Полученное гидравлическое давление передается по тормозным трубкам и шлангам к тормозным цилиндрам колес. В тормозных цилиндрах колес гидравлическое давление превращается в механическое, что приводит к сжатию тормозных колодок на тормозные диски. Таким образом, происходит торможение автомобиля.
Тормозные переключатели являются важной частью тормозной системы, они информируют о включении тормозов и принимают участие в активации системы антиблокировки тормозов (АBС), которая предотвращает блокировку колес при резком торможении.
Принцип работы тормозной системы
Гидравлическая система
Основным элементом гидравлической системы тормозной системы Камаз 6520 является мастер-цилиндр. Он отвечает за передачу силы нажатия на педаль тормоза на колесные тормозные механизмы. В мастер-цилиндре имеются поршни, которые передвигаются под воздействием давления тормозной жидкости. При нажатии на педаль тормоза, тормозная жидкость передает давление на поршни мастер-цилиндра, которые, в свою очередь, передают силу на колесные тормозные механизмы.
Пневматическая система
В тормозной системе Камаз 6520 также присутствует пневматическая система, которая выполняет ряд важных функций. Она отвечает за передачу пневматического сигнала от педали тормоза к колесным тормозам. Когда водитель нажимает на педаль тормоза, на воздухоотводной клапан формируется давление, которое передается по пневматическим трубкам к колесным тормозным механизмам. Таким образом, пневматическая система осуществляет управление тормозными механизмами и обеспечивает их работу.
| Наименование компонента | Роль |
|---|---|
| Тормозной диск | Создание трения и замедление вращения колеса |
| Колодка тормозная | Соприкосновение с тормозным диском и создание трения |
| Тормозной барабан | Создание трения и замедление вращения колеса |
| Тормозная накладка | Соприкосновение с тормозным барабаном и создание трения |
Таким образом, тормозная система Камаз 6520 осуществляет замедление и остановку автомобиля путем создания трения между тормозными элементами и колесами, а также с помощью передачи давления на колесные тормозные механизмы через гидравлическую и пневматическую системы. Каждый компонент тормозной системы играет важную роль в обеспечении безопасности и эффективности торможения автомобиля.

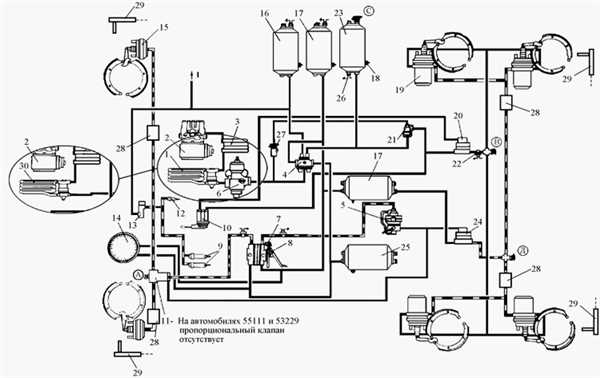

Пневматическая система тормозов
Основными компонентами пневматической системы тормозов являются:
- воздушный компрессор;
- резервуар для сжатого воздуха;
- осушитель воздуха;
- распределительный клапан;
- тормозные камеры;
- трубопроводы и соединительные элементы.
Воздушный компрессор отвечает за постоянное сжатие воздуха, который затем накапливается в резервуаре. Осушитель воздуха удаляет излишки влаги и масла из сжатого воздуха, что обеспечивает более надежную работу системы тормозов.
Распределительный клапан является центральным элементом пневматической системы тормозов. Он контролирует распределение сжатого воздуха между тормозными камерами колес и дает команду на включение или выключение тормозов.
Тормозные камеры преобразуют давление сжатого воздуха в механическое давление, которое действует на тормозные механизмы колес. Они обеспечивают надежную остановку автомобиля и контролируют его движение во время торможения.
Трубопроводы и соединительные элементы обеспечивают передачу сжатого воздуха между компонентами пневматической системы тормозов. Они должны быть надежными и герметичными, чтобы не возникало утечек воздуха и обеспечивалась правильная работа системы.
Пневматическая система тормозов Камаз 6520 обладает высокой производительностью и надежностью. Она способствует безопасности и комфорту вождения грузовых автомобилей, а также увеличивает срок службы тормозной системы в целом.
Гидропривод тормозов
Автомобильная тормозная система Камаз 6520 оснащена гидроприводом, который обеспечивает эффективное и надежное торможение грузового автомобиля. Гидропривод представляет собой систему гидравлических соединений и элементов, позволяющих передать силу нажатия на педаль тормоза на тормозные механизмы автомобиля.
Основными компонентами гидропривода тормозов являются:
- главный тормозной цилиндр;
- трубки и шланги;
- регулятор давления тормозной жидкости;
- тормозные колодки и диски.
Трубки и шланги используются для передачи тормозной жидкости от цилиндра к тормозным механизмам колес. Они должны быть прочными и герметичными, чтобы исключить утечку тормозной жидкости и обеспечить надежность работы гидропривода.
Регулятор давления тормозной жидкости – это устройство, которое контролирует давление тормозной жидкости в системе. Оно регулирует давление, передаваемое на тормозные механизмы каждого колеса, обеспечивая равномерное торможение и предотвращая блокировку колес при резком торможении.
Тормозные колодки и диски являются основными элементами, отвечающими за создание силы трения, необходимой для остановки автомобиля. Колодки нажимаются на диски под действием гидравлического давления, что приводит к замедлению движения и остановке автомобиля.
Гидропривод тормозов Камаз 6520 обеспечивает надежную и безопасную работу тормозной системы, обеспечивая водителю полный контроль над автомобилем и способность эффективно тормозить при любых условиях дороги.
Антиблокировочная система (ABS)
ABS работает на основе датчиков, которые мониторят вращение колес и передают информацию в электронный блок управления. Когда система обнаруживает начало блокировки колеса, она моментально регулирует давление в тормозной системе путем управления гидравлическими клапанами.
| Преимущества ABS: |
|---|
| — Повышение управляемости автомобиля во время торможения; |
| — Сокращение тормозного пути; |
| — Уменьшение риска потери управления автомобилем; |
| — Предотвращение блокировки колес и скольжения; |
| — Улучшение дорожного сцепления и снижение риска аквапланирования; |
| — Повышение безопасности и комфорта вождения. |
Антиблокировочная система ABS является обязательным компонентом современных автомобилей, в том числе и Камаз 6520. Она позволяет значительно повысить безопасность дорожного движения и предотвратить возможность блокировки колес в критических ситуациях.
Система аварийного торможения (EBS)
Система аварийного торможения (EBS) представляет собой одно из самых важных устройств в автомобиле Камаз 6520. Она разработана для обеспечения безопасности водителя и пассажиров, а также защиты имущества.
EBS использует современные электронные компоненты и датчики, чтобы обеспечить максимальную эффективность тормозной системы автомобиля. При возникновении аварийной ситуации, например при резком торможении или препятствии на дороге, система автоматически активирует все тормозные механизмы автомобиля, гарантируя мгновенное и эффективное снижение скорости движения.
Система EBS состоит из нескольких основных компонентов:
1. Электронный блок управления (ECU)
ECU является центральным устройством системы EBS. Он получает информацию от датчиков и анализирует ее для принятия решений о активации тормозной системы. ECU также контролирует давление в тормозной системе и регулирует его для оптимального тормозного эффекта.
2. Датчики
Система EBS использует различные датчики, чтобы получать информацию о состоянии автомобиля и окружающей среды. Некоторые из этих датчиков включают датчики скорости, датчики угла наклона, датчики давления и датчики положения педали тормоза. Эти данные передаются в ECU для анализа и принятия решений.
Система аварийного торможения (EBS) на автомобиле Камаз 6520 является надежным и эффективным средством обеспечения безопасности на дороге. Она позволяет предотвратить множество аварийных ситуаций и сохранить жизнь и здоровье водителя и пассажиров.
Электронная система стабилизации (ESP)
ESP включает в себя несколько компонентов, которые работают вместе для обеспечения оптимального тормозного эффекта:
- Антиблокировочная система (ABS) – предотвращает блокировку колес при резком торможении, позволяя сохранить управляемость автомобиля.
- Система контроля стабильности (ESC) – контролирует угол скольжения автомобиля и активно вмешивается в процесс торможения, поддерживая его стабильность.
- Система распределения тормозного усилия (EBD) – регулирует распределение тормозного усилия между передними и задними колесами, обеспечивая оптимальное сцепление с дорогой.
- Система адаптивного управления тормозами (ABR) – реагирует на изменения в условиях дорожного покрытия и регулирует тормозное усилие для максимальной эффективности торможения.
ESP работает на основе информации, получаемой от различных датчиков, таких как датчики скорости колес, угла поворота руля, ускорения и другие. При обнаружении потери устойчивости автомобиля система мгновенно реагирует и корректирует работу тормозной системы, динамически распределяя тормозное усилие между колесами.
В результате работы ESP автомобиль становится более устойчивым при экстренном торможении, улучшается управляемость на поворотах и уменьшается вероятность возникновения заноса или подкрашивания колес. Это значительно повышает безопасность движения и снижает риск аварийных ситуаций на дороге.
Электронная система стабилизации (ESP) является одной из важнейших инноваций в автомобильной промышленности, обеспечивая повышенную безопасность и комфорт при вождении Камаз 6520.
Рабочий цикл тормозной системы
Тормозная система автомобиля Камаз 6520 состоит из нескольких важных компонентов, которые совместно обеспечивают безопасность и эффективность торможения. Рабочий цикл тормозной системы состоит из следующих этапов:
- Нажатие педали тормоза: Водитель нажимает на педаль тормоза, передавая гидравлическое давление в главный тормозной цилиндр.
- Передача давления: Главный тормозной цилиндр передает гидравлическое давление в тормозные цилиндры каждого колеса, а также в тормозной усилитель.
- Активация тормозов: Гидравлическое давление, полученное от главного тормозного цилиндра, приводит в действие тормозные колодки или тормозные барабаны.
- Торможение колес: Когда тормозные колодки или тормозные барабаны нажимаются на поверхность тормозного диска или барабана, возникает трение, что замедляет вращение колес и тормозит автомобиль.
- Разжатие тормозов: При отпускании педали тормоза гидравлическое давление в тормозной системе снижается, освобождая тормозные колодки или тормозные барабаны от поверхности тормозного диска или барабана, что позволяет колесам вращаться свободно.
Такой рабочий цикл тормозной системы обеспечивает надежное и эффективное торможение автомобиля Камаз 6520 в различных условиях дорожного движения. Кроме того, система также имеет механизмы предотвращения пробуксовки колес и противобуксовочную систему, которые улучшают управляемость автомобиля во время торможения.
Проверка и обслуживание тормозной системы
Проверка тормозных колодок
Одной из первичных задач при обслуживании тормозной системы является проверка состояния тормозных колодок. Необходимо убедиться, что колодки достаточно глубоко проточены и не имеют видимых повреждений. Если толщина ниже рекомендуемого предела или колодки имеют трещины, их необходимо заменить незамедлительно.
Проверка тормозной жидкости
Важной составляющей проверки тормозной системы является проверка уровня и качества тормозной жидкости. Убедитесь, что уровень в бачке соответствует рекомендуемому значению, а также проверьте жидкость на наличие грязи или утечек. Если уровень ниже допустимого, необходимо добавить тормозную жидкость соответствующей марки.
Не забывайте, что тормозная жидкость со временем загрязняется и теряет свои свойства, поэтому важно регулярно менять её в соответствии с рекомендациями производителя автомобиля.
Проверка гидравлической системы
Для обеспечения правильного функционирования тормозной системы, важно проверить гидравлическую систему на наличие утечек и повреждений. Осмотрите трубки, шланги и фитинги на предмет трещин или подтеков. Если обнаружены повреждения, срочно замените неисправные компоненты.
Особое внимание необходимо уделить состоянию тормозных цилиндров и суппортов. При обнаружении неисправностей, таких как утечка гидравлической жидкости или неправильное функционирование поршней, цилиндры и суппорты также нужно заменить.
Диагностика неисправностей тормозной системы
Признаки неисправностей в тормозной системе могут быть разными и включать следующие проявления:
- Длинный путь остановки – если автомобиль останавливается на значительном расстоянии, это может указывать на износ тормозных колодок или дисков, а также на наличие воздушных пробок в тормозной системе;
- Пульсация на педали тормоза – это может быть связано с несбалансированными дисками тормозов или неисправностями в ABS-системе;
- Шум или скрип при торможении – это может быть вызвано износом тормозных колодок или дисков, а также наличием посторонних предметов между колодками и дисками;
- Тормозные полосы на дисках – образование металлических отложений на дисках может указывать на неисправности в системе охлаждения тормозных механизмов;
- Повышенный ход педали тормоза – если педаль тормоза опускается на большее расстояние, это может быть связано с утечкой гидравлической жидкости или неисправностью в главном тормозном усилителе.
Для диагностики тормозной системы Камаз 6520 рекомендуется обратиться к специалистам сервисного центра или производить осмотр и проверку самостоятельно:
- Проверка уровня тормозной жидкости – необходимо проверить уровень тормозной жидкости в расширительном бачке, и при необходимости дооснастить;
- Осмотр тормозных механизмов – важно осмотреть состояние тормозных колодок, дисков, барабанов, а также проверить наличие воздушных пробок;
- Проверка тормозных шлангов и трубок – следует обратить внимание на состояние тормозных шлангов и трубок, и при обнаружении повреждений заменить их;
- Проверка работоспособности главного тормозного усилителя и ABS-системы – обращается внимание на работу главного тормозного усилителя и проверяется ABS-система на наличие ошибок или неисправностей.
Диагностика и своевременное устранение неисправностей в тормозной системе Камаз 6520 позволяет обеспечить надежность и безопасность автомобиля, а также долгую эксплуатацию тормозных механизмов.
