Автомобиль Ваз 2104, выпускавшийся в Советском Союзе с 1984 по 2012 год, остается одним из самых популярных и распространенных автомобилей на наших дорогах. Его простота в эксплуатации и надежность привлекают множество водителей. Однако, не все владельцы Ваз 2104 знают, что означают различные символы и индикаторы на приборной панели.
Приборная панель Ваз 2104 содержит ряд важных элементов, которые информируют водителя о состоянии автомобиля. На ней можно увидеть такие обозначения, как:
- Топливный индикатор — показывает количество топлива в баке. Когда стрелка приближается к нулю, значит, пора заправляться.
- Тахометр — отображает обороты двигателя. Он помогает водителю контролировать работу двигателя во время движения и выбирать оптимальную скорость.
- Температурный индикатор — указывает на температуру охлаждающей жидкости в двигателе. Если индикатор достигает красной зоны, нужно срочно остановиться и проверить систему охлаждения.
- Индикатор заряда аккумулятора — показывает уровень заряда аккумулятора. Если стрелка опускается в красную зону, возможно, необходима замена аккумулятора.
Знание обозначений на приборной панели Ваз 2104 поможет вам правильно интерпретировать информацию и принимать своевременные меры по обслуживанию и ремонту автомобиля.
- Ваз 2104: приборная панель и ее обозначения
- Общая информация
- Единицы измерения и обозначения
- Общая информация о Ваз 2104
- Двигатель
- Приборная панель
- Обзор приборной панели
- Скоростной спидометр
- Тахометр
- Топливный датчик
- Индикаторы предупреждения
- Обозначения на спидометре
- Значение указателей тахометра
- Показания термометра охлаждающей жидкости
- Обозначения на указателе уровня топлива
- Тахограф и его обозначения
- 1. Индикатор работы тахографа
- 2. Индикатор сигнала
- 3. Общий пробег
- 4. Пробег на день
- Показания датчика давления масла
- Значение индикатора заряда аккумулятора
- Обозначения на панели приборов для подсветки и аварийных сигналов
- Подрулевые переключатели и их функции
Ваз 2104: приборная панель и ее обозначения
Приборная панель Ваз 2104 представляет собой информационно-управляющий блок, на котором располагаются различные приборы и индикаторы, необходимые для контроля работы автомобиля во время движения.
Общая информация
На приборной панели Ваз 2104 располагается комплект основных приборов, включающих:
- Скорометр — индикатор текущей скорости автомобиля;
- Тахометр — показывает обороты двигателя;
- Термометр воды — отображает температуру охлаждающей жидкости;
- Амперметр — контролирует заряд аккумуляторной батареи;
- Бензовольтметр — показывает уровень топлива в баке;
- Индикатор уровня масла;
- Индикатор поворота;
- Индикатор работы фар.
Единицы измерения и обозначения
На приборной панели также присутствуют обозначения и единицы измерения для более точного контроля и управления автомобилем:
- Км/ч — километры в час, единица измерения скорости;
- Об/мин — обороты в минуту, единица измерения частоты вращения двигателя;
- °C — градусы Цельсия, единица измерения температуры;
- A — амперы, единица измерения электрического тока;
- l — литры, единица измерения объема жидкостей;
- м — метры, единица измерения длины и расстояния.
Знание обозначений и единиц измерения на приборной панели Ваз 2104 поможет вам контролировать работу автомобиля, а также предотвратить возможные аварийные ситуации.
Общая информация о Ваз 2104
Двигатель
Ваз 2104 оснащается бензиновым четырехцилиндровым двигателем рабочим объемом 1,3 литра и мощностью 64 лошадиные силы. Этот двигатель работает в паре с пятиступенчатой механической коробкой передач.
Приборная панель
На приборной панели Ваз 2104 расположены различные приборы и индикаторы. Скоростной и оборотомер показывают текущую скорость и обороты двигателя. Стандартная информация, такая как уровень топлива и температура охлаждающей жидкости, также отображается на панели приборов.
Обзор приборной панели

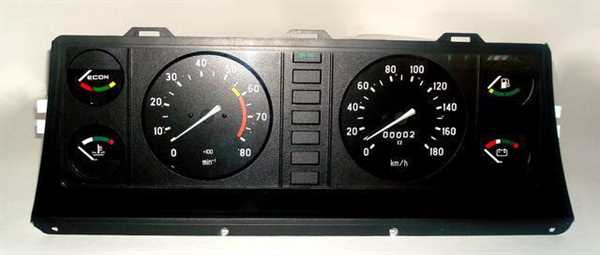

Приборная панель ВАЗ 2104 представляет собой комплексный инструмент для отображения важной информации о состоянии автомобиля. Она включает в себя несколько элементов, позволяющих водителю контролировать работу основных систем и узлов.
Скоростной спидометр
Основной элемент приборной панели – спидометр. Он предназначен для отображения текущей скорости автомобиля. Скорость измеряется в километрах в час. Пользователю предоставляется возможность просмотра показателей скорости в каких-либо других единицах измерения, таких как мили, но в российских автомобилях наиболее используется километры в час.
Тахометр
Тахометр отображает частоту вращения коленчатого вала двигателя в минуту. Индикация представлена в виде стрелки и цифрового значения. Тахометр позволяет контролировать обороты двигателя и следить за их изменениями в реальном времени. Это особенно полезно при переключении передач и поддержании оптимальной скорости.
Топливный датчик
На приборной панели присутствует индикатор уровня топлива. Он информирует водителя о количестве оставшегося топлива в баке. Показатели измеряются в процентах или литрах. Этот элемент приборной панели позволяет водителю контролировать расход топлива и планировать свои поездки.
Индикаторы предупреждения
Приборная панель также содержит несколько индикаторов предупреждения. Они предназначены для отображения состояния системы зажигания, моторного отсека, тормозной системы и других важных узлов автомобиля. Индикаторы предупреждения могут светиться в случае возникновения неполадок или ошибок в работе системы.
Общий вид приборной панели ВАЗ 2104 позволяет водителю наглядно контролировать основные показатели автомобиля. Знакомство с приборной панелью и понимание ее функций помогут водителю сохранить безопасность и эффективность движения.
Обозначения на спидометре
Km/h — данное обозначение означает, что спидометр показывает скорость в километрах в час. В соответствии с Правилами дорожного движения, скорость измеряется и отображается именно в километрах в час.
0 — эта отметка указывает на нулевую скорость. Когда стрелка спидометра находится на этой отметке, это означает, что автомобиль стоит на месте.
20 — данная отметка указывает на скорость 20 километров в час. Обычно это минимальная скорость движения автомобиля.
40 — данная отметка указывает на скорость 40 километров в час. Она является оптимальной скоростью в городе и на пригородных дорогах.
60 — данная отметка указывает на скорость 60 километров в час. Это уже средняя скорость движения нашего города, а также допустимая скорость на многих трассах.
80 — данная отметка указывает на скорость 80 километров в час. Она является максимально допустимой скоростью движения в городе и на некоторых дорогах.
120 — данная отметка указывает на скорость 120 километров в час. Она является максимально допустимой скоростью на трассах.
Помните, что соблюдение правил и ограничений скорости является одним из важных аспектов безопасного дорожного движения.
Значение указателей тахометра
Тахометр представляет собой прибор на приборной панели автомобиля, который показывает скорость вращения коленчатого вала двигателя. Он имеет неколько указателей, каждый из которых имеет свое значение и отображает разные данные.
Основные указатели тахометра:
| Указатель | Значение |
|---|---|
| Красный зонтик | Показывает опасные обороты двигателя, превышение которых может привести к его повреждению или выходу из строя. |
| Красные отметки | Отмечают предельные обороты двигателя, при которых рекомендуется переключаться на более высокую передачу. |
| Белая зона | Индицирует рабочие обороты двигателя, при которых автомобиль находится в оптимальном режиме работы. |
| Шкала вращений | Отображает текущую скорость вращения коленчатого вала двигателя. |
Значение указателей тахометра имеет важное значение при управлении автомобилем. Они помогают водителю определить, в какой режиме работает двигатель, и предупредить о превышении безопасных оборотов.
Показания термометра охлаждающей жидкости
На приборной панели ВАЗ 2104 имеется специальный индикатор, показывающий текущую температуру охлаждающей жидкости двигателя.
Этот индикатор представлен в виде термометра, разделенного на несколько сегментов, которые обозначают различные диапазоны температур. Показания термометра свидетельствуют о состоянии двигателя и работы системы охлаждения.
Когда двигатель холодный, термометр показывает низкую температуру, находясь в зоне Холодно. При достижении нормальной температуры двигателя, термометр будет указывать в зоне Норма.
Если двигатель перегревается и температура жидкости становится слишком высокой, термометр покажет это, перемещаясь в зону Перегрев. Высокая температура может быть вызвана различными причинами, такими как недостаток охлаждающей жидкости, неисправность термостата или радиатора.
В случае, если термометр показывает зону Перегрев, необходимо срочно принять меры, чтобы предотвратить возможные повреждения двигателя. Рекомендуется остановиться и дать двигателю остыть перед продолжением движения.
Правильное понимание показаний термометра охлаждающей жидкости позволяет своевременно обнаружить и устранить проблемы с системой охлаждения, что способствует более долговечной работе двигателя и предотвращает возможные поломки.
Обозначения на указателе уровня топлива
На приборной панели Ваз 2104 указатель уровня топлива представлен символом, обозначающим количество оставшегося топлива в баке. В зависимости от модели автомобиля и его комплектации, этот символ может быть различным. Вот некоторые обозначения, которые могут присутствовать на указателе уровня топлива:
| Обозначение | Значение |
|---|---|
| Полный бак | Уровень топлива находится на максимальной отметке. Бак заполнен полностью. |
| Пустой бак | Уровень топлива находится на минимальной отметке или снизу. Бак пуст. |
| Резерв | Уровень топлива находится на отметке, обозначающей начало резерва. В этом случае, рекомендуется заправить автомобиль. |
Обозначения на указателе уровня топлива позволяют водителю правильно оценить количество оставшегося топлива в баке и принять соответствующие меры. Поддерживайте уровень топлива в оптимальном состоянии, чтобы избежать проблем на дороге.
Тахограф и его обозначения
Ваз 2104, как и многие другие автомобили, может быть оснащен тахографом. Приборная панель тахографа обозначена специальными символами и значками, которые имеют определенное значение. Разберем основные обозначения, которые можно встретить на приборной панели Ваз 2104:
1. Индикатор работы тахографа
На приборной панели тахографа находится индикатор работы, который указывает, включен ли прибор. Если индикатор горит, значит тахограф подключен и работает, если не горит – тахограф отключен.
2. Индикатор сигнала
Также на приборной панели может быть индикатор сигнала. Он позволяет контролировать наличие сигнала со спутниковой системы или другого источника, который определяет текущее время и местоположение автомобиля. Если индикатор горит, значит сигнал присутствует.
3. Общий пробег
На приборной панели тахографа обычно есть графический дисплей, на котором отображается общий пробег автомобиля. Он показывает расстояние, которое автомобиль проехал со времени установки тахографа.
4. Пробег на день
Ваз 2104 с тахографом может иметь также отдельный дисплей для отображения текущего пробега автомобиля за день. Этот показатель сбрасывается каждые 24 часа.
Важно знать значения и обозначения на приборной панели тахографа, так как они помогут водителю контролировать время работы и соблюдение правил вождения. Следуя инструкциям и осматривая дисплей тахографа, водитель может использовать этот прибор для наблюдения за соблюдением требований и предотвращения возможных нарушений.
Показания датчика давления масла
Датчик давления масла имеет несколько показаний, которые могут быть отображены на индикаторе:
|
Показания |
Описание |
| Нормальное давление | Если индикатор показывает нормальное давление масла, значит давление в системе смазки двигателя находится в пределах допустимого уровня и двигатель функционирует нормально. |
| Низкое давление | Если индикатор показывает низкое давление масла, это может указывать на неисправность в системе смазки двигателя. В этом случае необходимо немедленно проверить уровень масла и, при необходимости, долить его. |
| Высокое давление | Если индикатор показывает высокое давление масла, это может указывать на проблемы в системе смазки, такие как засорение или повреждение фильтра масляного насоса. В случае высокого давления масла рекомендуется обратиться к специалистам для проведения диагностики и устранения неисправности. |
Показания датчика давления масла важно всегда контролировать, так как правильное давление масла является одним из ключевых условий нормальной работы двигателя и его защиты от возможных поломок.
Значение индикатора заряда аккумулятора
На приборной панели автомобиля Ваз 2104 имеется индикатор заряда аккумулятора, который показывает текущий уровень заряда батареи.
| Значение индикатора | Описание |
|---|---|
| Высокий уровень заряда (зеленый индикатор) | Зеленый индикатор горит, когда заряд аккумулятора находится на достаточно высоком уровне. Это означает, что аккумулятор полностью заряжен и готов к использованию. |
| Средний уровень заряда (желтый индикатор) | Желтый индикатор горит, когда уровень заряда аккумулятора немного снижен. В этом случае рекомендуется обратить внимание на аккумулятор и при необходимости подзарядить его. |
| Низкий уровень заряда (красный индикатор) | Красный индикатор горит, когда заряд аккумулятора находится на низком уровне или полностью опустошен. В этом случае следует немедленно подзарядить аккумулятор или заменить его на новый. |
Индикатор заряда аккумулятора является важным средством контроля состояния аккумулятора, позволяя своевременно установить, когда требуется его подзарядка или замена.
Обозначения на панели приборов для подсветки и аварийных сигналов
На приборной панели автомобиля Ваз 2104 имеются различные обозначения, которые помогают водителю контролировать работу различных систем и уведомлять о возможных проблемах.
Вот некоторые из основных обозначений на панели приборов Ваз 2104:
| Масло | Индикатор уровня масла в двигателе. Если этот индикатор загорается или мигает, необходимо проверить уровень и качество масла. |
| Температура | Индикатор температуры охлаждающей жидкости двигателя. Если этот индикатор показывает повышенную температуру или мигает, необходимо остановиться и проверить систему охлаждения. |
| Топливо | Индикатор уровня топлива в баке. Если этот индикатор загорается или мигает, необходимо заправить автомобиль. |
| Холостой ход | Индикатор включения холостого хода двигателя. Если этот индикатор загорается или мигает, значит, двигатель работает на холостом ходу. |
| Поворотники | Индикаторы включения поворотников. При повороте руля влево или вправо соответствующий индикатор начинает мигать. |
| Сигналы | Индикатор сигнализации. Если этот индикатор загорается или мигает, значит, сигналы автомобиля включены. |
| Стояночный тормоз | Индикатор включения стояночного тормоза. Если этот индикатор загорается или мигает, значит, стояночный тормоз активирован. |
| Ремень безопасности | Индикатор пристегнутого ремня безопасности. Если этот индикатор загорается или мигает и водитель не пристегнут, то необходимо пристегнуться. |
Водитель всегда должен обращать внимание на обозначения на панели приборов, так как они помогают удерживать автомобиль в исправном состоянии и предупреждают о возможных неполадках или опасностях.
Подрулевые переключатели и их функции
Основные функции подрулевых переключателей в Ваз 2104:
- Переключатель стеклоочистителя и омывателя ветрового стекла. С помощью этого переключателя водитель может включить различные режимы работы стеклоочистителей (выключение, интервальный режим, высокая скорость) и омыватель ветрового стекла для очистки стекла от грязи или наледи.
- Переключатель поворотников. С помощью этого переключателя водитель может сигнализировать о смене направления движения автомобиля, поворачивая рулевое колесо влево или вправо. При включении поворотника соответствующая лампочка на приборной панели начинает мигать.
- Переключатель ближнего и дальнего света фар. С помощью этого переключателя водитель может переключать фары автомобиля между режимами ближнего и дальнего света. При включении двух режимов соответствующая лампочка на приборной панели загорается.
Помимо основных функций, подрулевые переключатели могут также иметь дополнительные функции, такие как управление автомобильным телефоном, аудиосистемой или круиз-контролем, в зависимости от комплектации автомобиля.
Важно помнить, что использование подрулевых переключателей должно быть осуществлено с осторожностью и соблюдением правил дорожного движения. Водитель должен быть внимательным и предсказуемым на дороге, чтобы избежать возможных аварийных ситуаций.
