Бензонасос в ГАЗели — это очень важный элемент топливной системы, от которого зависит работоспособность всего двигателя. Для обеспечения его нормальной работы и подключения к системе управления двигателем необходимо знать правильную распиновку разъема бензонасоса. Не подключение, нарушение или неправильное соединение контактов разъема может привести к сбоям в работе двигателя и даже поломке бензонасоса.
Существует несколько типов разъемов для бензонасосов ГАЗели, в зависимости от модели и выпуска автомобиля. Однако основными контактами, универсальными для всех разъемов, являются: плюсовой (красный провод), минусовой (черный провод), пинами для подключения двигателя (белые провода).
Чтобы правильно подключить разъем бензонасоса ГАЗели, необходимо сначала определить тип разъема, который у вас установлен. Затем следует присоединить контакты от проводов правильно, согласно схеме распиновки. Обратите внимание на то, что неправильное подключение контактов может привести к серьезным проблемам с работой двигателя и автомобиля в целом. Поэтому в случае сомнений лучше обратиться к специалисту или обратиться к руководству по ремонту автомобиля.
- Питание бензонасоса
- Подключение к датчику уровня топлива
- Сигналы насоса
- Подключение к системе зажигания
- Температурные датчики
- Типы температурных датчиков
- Принцип работы температурных датчиков
- Подключение к датчику давления в системе питания
- Электромагнитный клапан
- Таблица: Распиновка электромагнитного клапана
- Массовый расходомер воздуха
- Основные проблемы массового расходомера воздуха:
- Рекомендации по обслуживанию массового расходомера воздуха:
- Прочие сигналы насоса
- Подключение к центральному блоку управления
- Отключение аккумуляторной батареи
- Поиск разъема на центральном блоке управления
- Подключение проводов
- Проверка подключения
- Подключение к диагностическому разъему

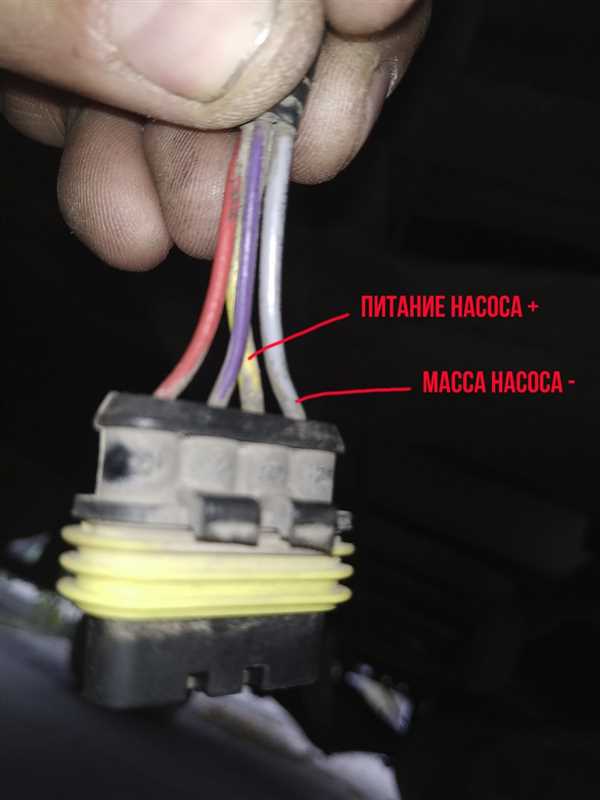

Питание бензонасоса
Бензонасос ГАЗели подается питание от электропроводки автомобиля. Для обеспечения правильной работы бензонасоса необходимо правильно подключить его к электросистеме автомобиля.
У разъема бензонасоса ГАЗели обычно имеется 4 контакта, которые служат для передачи электрического сигнала.
Распиновка разъема бензонасоса ГАЗели выглядит следующим образом:
| Контакт | Назначение |
|---|---|
| 1 | Плюсовой питающий провод |
| 2 | Минусовой провод |
| 3 | Сигнальный провод для обратной связи |
| 4 | Не используется |
Прежде чем подключать бензонасос, необходимо убедиться в правильности подключения проводов. Плюсовой питающий провод должен быть подключен к разъему контакта 1, минусовой провод – к контакту 2, а сигнальный провод – к контакту 3.
При неправильном подключении питания бензонасоса можно столкнуться с его некорректной работой или полным отсутствием подачи топлива в двигатель.
Подключение к датчику уровня топлива
Подключение к датчику уровня топлива в грузовых автомобилях ГАЗель производится специальным разъемом. Датчик уровня топлива ответственен за измерение количества топлива в баке и передачу данных в электронный блок управления. Выполнение правильного подключения обеспечивает корректную работу системы и точность измерений.
Для подключения к датчику уровня топлива необходимо использовать соответствующий разъем, обычно расположенный вблизи топливного бака. Разъем имеет определенную распиновку, которая может варьироваться в зависимости от модели и года выпуска транспортного средства.
Обычно разъем имеет следующую структуру:
- Контакт +12V – питание сигнала.
- Контакт GND – заземление.
- Контакт SIGNAL – линия передачи сигнала.
Для подключения к датчику уровня топлива необходимо соблюдать следующие указания:
- Отключите электроэнергию от автомобиля перед началом работ.
- Найдите разъем для подключения к датчику уровня топлива.
- Определите разъемные контакты на разъеме.
- Подключите контакт +12V на разъеме к соответствующему контакту на датчике уровня топлива.
- Подключите контакт GND на разъеме к соответствующему контакту на датчике уровня топлива.
- Подключите контакт SIGNAL на разъеме к соответствующему контакту на датчике уровня топлива.
- Проверьте подключение на отсутствие люфта и затяните разъемы.
- Включите электроэнергию и проверьте работу системы.
Правильное подключение к датчику уровня топлива обеспечивает стабильную работу системы и точное отображение уровня топлива на приборной панели автомобиля.
Сигналы насоса
При подключении бензонасоса ГАЗель к электрической сети, он отправляет определенные сигналы для контроля своего состояния и работы. Сигналы помогают диагностировать возможные проблемы с насосом и облегчают процесс обслуживания и ремонта.
Основные сигналы насоса включают:
- Сигнал питания: показывает, что насос подключен к источнику питания и готов к работе. Этот сигнал обычно отображается зеленым цветом и может мигать для указания нормальной работы.
- Сигнал ошибки: предупреждает о возможных проблемах с насосом или его компонентами. Этот сигнал может отображаться красным цветом или мигать для указания ошибки.
- Сигнал утечки: сигнализирует о наличии утечки топлива или неисправности системы заправки. Этот сигнал может быть активирован, если датчик уровня топлива обнаружит превышение допустимой нормы.
Периодическая проверка и анализ сигналов насоса позволяет оперативно выявлять и устранять возможные неисправности и обеспечивать его надежную работу.

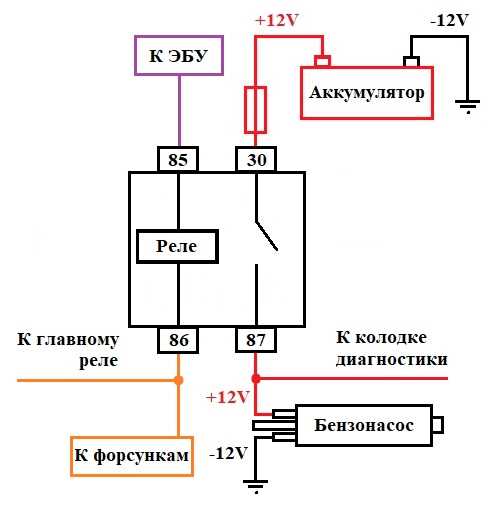

Подключение к системе зажигания
Для правильного функционирования бензонасоса в грузовом автомобиле ГАЗель необходимо правильно подключить его к системе зажигания. В противном случае, возможны неполадки, снижение эффективности работы двигателя или его полная остановка.
Для подключения бензонасоса к системе зажигания ГАЗель необходимо выполнить следующие действия:
- Отсоединить проводку от клеммы аккумуляторной батареи и установить ее на нейтральное положение.
- Подготовить провода для подключения бензонасоса к системе зажигания. Необходимо проверить их на наличие повреждений и обрывов.
- Определить разъем подключения бензонасоса. В случае ГАЗели это может быть разъем реле или разъем, расположенный вблизи модуля управления.
- Правильно распиновать разъем, соответствуя требованиям производителей. Наиболее распространенная распиновка для бензонасоса состоит из проводов питания (красный), заземления (черный) и сигнального провода (зеленый или синий).
- После распиновки разъема, произвести его подключение к соответствующим клеммам бензонасоса.
- При необходимости, проверить сопротивление проводов и разъемов. Оно не должно превышать допустимые значения.
- Установить обратно проводку аккумуляторной батареи на соответствующие клеммы.
- Проверить работоспособность бензонасоса, запустив двигатель ГАЗели и проверив его работу на холостом ходу и при разных оборотах.
Следуя вышеприведенным инструкциям, вы сможете правильно подключить бензонасос к системе зажигания ГАЗель и обеспечить его эффективную работу во время движения.
Температурные датчики
Типы температурных датчиков
Существует несколько типов температурных датчиков, самыми распространенными из которых являются:
- Термисторы
- Термопары
- Платиновые термометры
Принцип работы температурных датчиков
Термисторы используют полупроводниковые материалы, изменяющие свое сопротивление в зависимости от температуры. Термопары состоят из двух проводов разных металлов, которые создают электрическую разность потенциалов при изменении температуры. Платиновые термометры, как следует из названия, используют платину как материал, чье сопротивление изменяется в соответствии с температурой.
Температурные датчики подключаются к системе управления двигателем, где полученные данные используются для определения оптимальной рабочей температуры, предотвращения перегрева и обеспечения эффективного функционирования автомобиля.
Подключение к датчику давления в системе питания
Датчик давления в системе питания играет важную роль в работе автомобильного двигателя. Он отвечает за контроль давления топлива, подаваемого к инжекторам двигателя.
Если вы хотите подключиться к датчику давления в системе питания ГАЗели, вам потребуется знать правильную распиновку разъема.
В таблице ниже представлена распиновка разъема для подключения к датчику давления в системе питания ГАЗели:
| Пин | Описание |
|---|---|
| 1 | Питание (+12 В) |
| 2 | Сигнальный провод |
| 3 | Земля |
Убедитесь, что правильно подключили провода к соответствующим пинам разъема. Неправильное подключение может привести к неполадкам в системе питания и нестабильной работе двигателя.
После подключения к датчику давления в системе питания, рекомендуется проверить работу системы и убедиться, что давление топлива в норме. Для этого можно использовать специальные диагностические приборы или обратиться к квалифицированному специалисту.
Электромагнитный клапан
Клапан управляется электрическим сигналом, который поступает с электронного блока управления двигателем. При поступлении сигнала, электромагнит приводит в действие шток, который открывает клапан и дает возможность топливу подтекать.
Основные характеристики электромагнитного клапана включают напряжение питания, рабочую температуру, давление в системе топлива и прочие параметры. В случае неисправности клапана рекомендуется заменить его на новый, чтобы обеспечить стабильную работу бензонасоса и системы подачи топлива.
Таблица: Распиновка электромагнитного клапана
| Pin | Описание |
|---|---|
| 1 | Питание +12 В |
| 2 | Управляющий сигнал |
| 3 | Заземление |
Массовый расходомер воздуха
Расходомер воздуха работает на основе принципа измерения массы протекающего через него воздуха. Он состоит из датчика и электронной системы обработки данных. Датчик массового расхода воздуха имеет специальную конструкцию, которая позволяет точно определить массу воздуха, пропускаемого через него.
Информация, полученная от массового расходомера воздуха, передается электронной системе управления двигателем, которая регулирует работу системы впрыска топлива. При недостаточном количестве воздуха, двигатель может работать неправильно и недостаточно эффективно. Поэтому правильная работа массового расходомера воздуха является важным условием для полноценной работы двигателя.
Основные проблемы массового расходомера воздуха:
1. Засорение. Воздух, проходящий через расходомер, может содержать пыль, грязь и другие мелкие частицы, которые могут осесть на датчике и препятствовать его правильной работе. В результате массовый расходомер может выдавать неверные показания.
2. Повреждение. Внешние факторы, такие как механическое воздействие или вибрация, могут приводить к повреждению датчика массового расхода воздуха. Это может вызвать его отказ и неправильную работу системы впрыска топлива.
Рекомендации по обслуживанию массового расходомера воздуха:
1. Регулярная чистка. Для предотвращения засорения датчика массового расхода воздуха следует регулярно осматривать и очищать его от грязи и пыли. Это позволит сохранить правильную работу системы впрыска топлива.
2. Защита от внешних воздействий. Для предотвращения повреждений датчика следует установить дополнительные защитные элементы, например, резиновые прокладки или амортизаторы.
Прочие сигналы насоса
Помимо основных сигналов, бензонасос ГАЗели также может выдавать другие сигналы, указывающие на возможные проблемы:
1. Сигнал обрыва проводки – если насос обнаруживает обрыв в проводке, то выдаёт соответствующий сигнал.
2. Сигнал перегрева – при превышении допустимой температуры, насос может выдать сигнал перегрева, что указывает на необходимость остановить его работу для охлаждения.
3. Сигнал низкого уровня топлива – если уровень топлива достигает критического значения, бензонасос может отправить сигнал низкого уровня топлива для предупреждения водителя о необходимости заправки.
4. Сигнал ошибки работы – при возникновении ошибки в работе насоса, может выдаваться специальный сигнал ошибки, который требует внимания и диагностики системы.
В случае возникновения любого из указанных сигналов, рекомендуется обратиться к руководству по эксплуатации или к специалисту для выявления и устранения проблемы.
Подключение к центральному блоку управления
Для подключения бензонасоса к центральному блоку управления ГАЗели необходимо выполнить следующие действия:
-
Отключение аккумуляторной батареи
Перед началом работ необходимо отключить аккумуляторную батарею, чтобы избежать короткого замыкания и несчастных случаев.
-
Поиск разъема на центральном блоке управления
Необходимо найти разъем, к которому будет подключаться бензонасос. Обычно он имеет определенную маркировку и находится неподалеку от самого блока управления.
-
Подключение проводов
Провода от бензонасоса должны быть подключены к соответствующим контактам разъема. Обычно разъем состоит из нескольких контактов, которые имеют определенную маркировку.
- Красный провод подключается к контакту +, который обеспечивает питание бензонасоса.
- Черный провод подключается к контакту -, который обеспечивает заземление бензонасоса.
- Дополнительные провода могут подключаться к разъему в зависимости от наличия дополнительной функциональности у блока управления.
-
Проверка подключения
После подключения проводов необходимо проверить работоспособность бензонасоса. Для этого аккуратно подсоедините аккумуляторную батарею и выполните несколько включений зажигания. Если бензонасос начинает работать, то подключение выполнено правильно.
Правильное подключение бензонасоса к центральному блоку управления ГАЗели позволяет обеспечить надежную и эффективную работу системы питания автомобиля.
Подключение к диагностическому разъему
Для подключения к диагностическому разъему необходимо использовать специальный адаптер или кабель, который позволит соединить разъем бензонасоса с диагностическим оборудованием. Обычно такой адаптер имеет разъемы с разными типами подключения (например, OBD-II), что позволяет использовать его с различными видами диагностических устройств.
При подключении к диагностическому разъему необходимо следовать указаниям производителя оборудования. Обычно для этого необходимо знать положение и назначение каждого пина в разъеме бензонасоса. Основные пины, которые следует учесть при подключении, это пины питания, заземления и сигнальные пины.
Важно обращать внимание на правильность подключения, чтобы избежать повреждения бензонасоса или диагностического оборудования. Если вы не уверены в своих навыках или не имеете достаточного опыта, рекомендуется обратиться к специалисту или сервисному центру для проведения подключения к диагностическому разъему.
