Распиновка приборной панели Ланос с тахометром — все необходимые подробности и инструкции

Приборная панель автомобиля является важным элементом, который предоставляет водителю необходимую информацию о работе транспортного средства. От него зависит комфорт и безопасность во время движения.

Как правило, каждая приборная панель представляет собой набор различных индикаторов, ламп, а также основной элемент – тахометр. Тахометр не только сообщает текущую скорость автомобиля, но и помогает контролировать работу двигателя.

Если вы владелец автомобиля Ланос и ищете информацию о распиновке приборной панели с тахометром, то вы попали по адресу. Здесь вы найдете все необходимые сведения о расположении контактов и их функции.

Распиновка приборной панели Ланос с тахометром представлена в виде двух разъемов и нескольких контактов, которые обеспечивают передачу электрического сигнала от приборной панели к центральному компьютеру автомобиля.

Устройство приборной панели Ланос

Приборная панель Ланос состоит из нескольких основных элементов, которые предоставляют водителю информацию о состоянии автомобиля:

• Тахометр: показывает текущую скорость вращения коленчатого вала двигателя. Обычно расположен слева от центрального основного дисплея.
• Спидометр: отображает текущую скорость движения автомобиля. Расположен рядом с тахометром, справа от него.
• Щиток приборов: на нем располагается информация о топливе, температуре охлаждающей жидкости, уровне масла и других параметрах автомобиля. Обычно находится на центральной панели между тахометром и спидометром.
• Индикаторы: отображают различные предупреждения и сигналы о состоянии автомобиля, такие как давление масла, низкий уровень топлива или неисправность системы.
• Переключатели: используются для включения фар, указателей поворота, стеклоочистителей и других функций автомобиля. Обычно расположены под приборной панелью или на рулевом колесе.

Приборная панель Ланос является важной частью автомобиля, предоставляющей водителю необходимую информацию для безопасного и комфортного управления. Она помогает контролировать скорость, состояние автомобиля и соблюдать правила дорожного движения.

Функции тахометра Ланос

Основные функции тахометра Ланос:

— Индикация оборотов двигателя – основная задача тахометра. Он показывает текущую частоту оборотов в минуту (об/мин) или тысячах оборотов в минуту (тыс./мин). Это позволяет водителю контролировать независимо от скорости автомобиля и выбранной передачи, что особенно полезно при разгоне, торможении или вождении по горным дорогам.

— Динамическая индикация – некоторые модели тахометров в Ланосе имеют функцию динамической индикации. Она представляет собой изменение цвета или подсветку дисплея в зависимости от текущих оборотов двигателя. Например, при высоких оборотах дисплей может загореться красным цветом для привлечения внимания водителя и предупреждения о возможных превышениях скорости.

— Предупреждающие сигналы – тахометр Ланос также оснащен предупреждающими сигналами, которые могут быть аудио- или визуальными. Они активируются при достижении определенных оборотов двигателя и могут указывать на превышение рекомендуемой частоты оборотов или на неисправность в системе автомобиля.

В целом, тахометр Ланос является полезным инструментом для контроля оборотов двигателя и обеспечения более эффективного и безопасного стиля вождения. Знание и понимание его функций помогает водителю лучше управлять автомобилем и предотвращать возможные проблемы с двигателем.

Схема подключения Ланос тахометра

Для подключения тахометра к приборной панели Ланос необходимо следовать определенной схеме подключения.

Перед началом работы убедитесь в том, что все электрические приборы в автомобиле отключены и автомобиль находится в безопасном состоянии.

Схема подключения тахометра к Ланос выглядит следующим образом:

Символ	Описание	Подключение
+	Положительный ток	Подключается к положительной клемме аккумулятора
—	Отрицательный ток	Подключается к отрицательной клемме аккумулятора
I	Сигнал от бобины зажигания	Подключается к клемме I на бобине зажигания
G	Сигнал от датчика скорости	Подключается к клемме G на датчике скорости

При подключении тахометра необходимо соблюдать полярность подключения и строго следовать указанной схеме. При неправильном подключении может произойти повреждение прибора или автомобиля.

После выполнения подключения проверьте работу тахометра, убедившись, что он отображает корректную информацию о скорости движения автомобиля.

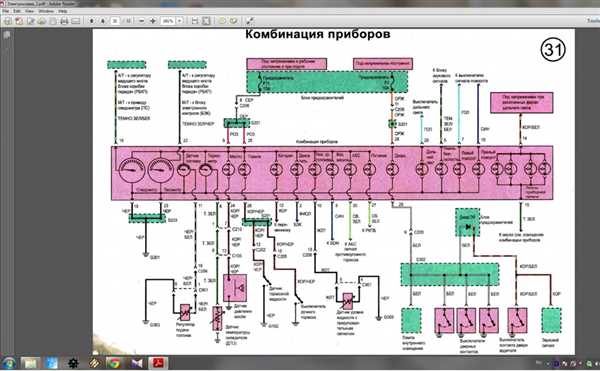

Питание тахометра Ланос

Место подключения

Питание тахометра Ланос производится через провод, который подключается к соответствующему разъему на задней стороне приборной панели. Этот разъем обычно обозначен буквой T.

Требования к питанию

При подключении тахометра Ланос необходимо учитывать следующие требования:

• Напряжение питания должно быть в пределах от 9 до 16 вольт.
• Постоянное напряжение лучше всего подходит для питания тахометра, поскольку переменное напряжение может вызывать ошибки в работе прибора.
• Не рекомендуется подключать тахометр к источнику питания высокого напряжения, такому как аккумулятор автомобиля.

При соблюдении указанных требований к питанию тахометра Ланос можно обеспечить его правильную работу и достоверный показатель скорости вращения двигателя.

Распиновка разъема приборной панели Ланос

Приборная панель Ланос имеет разъем, в котором происходит подключение различных проводков для работы приборов и индикаторов на панели. Распиновка данного разъема важна для правильной установки и подключения приборной панели.

Разъем приборной панели Ланос имеет следующую распиновку:

Разъем X1:

• Pin 1: Питание +12V
• Pin 2: Заземление
• Pin 3: Сигнал от приборов внешнего освещения
• Pin 4: Сигнал от датчика температуры двигателя
• Pin 5: Сигнал от датчика уровня топлива
• Pin 6: Сигнал от датчика скорости
• Pin 7: Сигнал от датчика оборотов двигателя
• Pin 8: Сигнал от системы зажигания
• Pin 9: Резерв
• Pin 10: Резерв
• Pin 11: Резерв
• Pin 12: Резерв
• Pin 13: Резерв
• Pin 14: Резерв
• Pin 15: Резерв
• Pin 16: Резерв

Важно обратить внимание на правильное подключение питания и заземления (пины 1 и 2), так как это основные элементы питания и работы приборов на приборной панели Ланос.

Таким образом, зная распиновку разъема приборной панели Ланос, можно правильно подключить необходимые проводки и установить приборную панель в автомобиль без ошибок.

Подключение экрана приборной панели Ланос

Для подключения экрана приборной панели Ланос необходимо выполнить следующие действия:

Шаг 1: Отключите аккумулятор автомобиля, чтобы предотвратить возможные короткое замыкание или повреждение электроники.

Шаг 2: Подключите кабель экрана приборной панели к соответствующим разъемам на задней стороне панели. Убедитесь, что разъемы соединены надежно и не оставляют зазоры.

Шаг 3: После подключения кабеля экрана приборной панели, аккуратно установите саму панель на своё место, убедившись, что она надежно закреплена.

Шаг 4: Подключите аккумулятор обратно. Убедитесь, что все провода и кабели правильно подключены и неповреждены.

Шаг 5: Включите автомобиль и проверьте работу экрана приборной панели. Убедитесь, что он отображает информацию корректно и ясно.

Примечание: Перед подключением экрана приборной панели Ланос рекомендуется обратиться к руководству по ремонту и эксплуатации автомобиля для получения подробной информации и инструкций.

Контрольные лампы приборной панели Ланос

Приборная панель автомобиля Ланос оснащена несколькими контрольными лампами, предназначенными для информирования водителя о различных состояниях и проблемах, которые могут возникнуть во время эксплуатации автомобиля.

Вот список основных контрольных ламп приборной панели Ланос:

Название лампы	Описание
Check Engine	Эта лампа светится при возникновении проблем с двигателем или электронными системами автомобиля. В случае зажигания этой лампы, рекомендуется обратиться в ближайший автосервис для диагностики и устранения неполадок.
ABS	Эта лампа светится при неисправности в системе антиблокировки тормозов. В случае возникновения этой проблемы, рекомендуется не задерживаться и обратиться к специалистам для проверки и ремонта тормозной системы.
Батарея	Эта лампа указывает на проблемы с зарядкой аккумулятора. Если она загорается во время движения, рекомендуется проверить состояние генератора и аккумулятора автомобиля.
Топливо	Эта лампа горит при малом количестве топлива в баке. Рекомендуется заправить автомобиль в ближайшей заправочной станции для продолжения безопасной езды.
Подушки безопасности	Эта лампа горит при неисправности системы подушек безопасности. В случае возникновения этой проблемы, рекомендуется обратиться в автосервис для диагностики и ремонта системы безопасности автомобиля.

Важно отметить, что эти контрольные лампы необходимо воспринимать всерьез, так как они указывают на проблемы, которые могут повлиять на безопасность и надежность автомобиля. При возникновении любой из этих проблем рекомендуется обратиться к специалистам для диагностики и устранения неполадок. Регулярное техническое обслуживание и проверка автомобиля поможет предотвратить серьезные проблемы и обеспечить безопасность во время эксплуатации Ланоса.

Подключение датчиков на приборную панель Ланос

Перед началом работы необходимо убедиться, что автомобиль находится в выключенном состоянии и ключ зажигания извлечен. Затем следует провести визуальный осмотр приборной панели и определить места подключения датчиков.

Для подключения датчиков на приборной панели Ланос необходимо использовать специальные разъемы, которые обычно расположены на задней стороне панели. Разъемы обычно обозначаются соответствующими символами или надписями.

Перед подключением датчиков необходимо установить их на соответствующие места на приборной панели. Затем следует аккуратно вставить разъемы датчиков в соответствующие гнезда на панели.

После успешного подключения датчиков на приборной панели Ланос следует установить ключ зажигания в положение ON и проверить работу всех датчиков. Необходимо обратить внимание на правильность отображения информации на панели и убедиться, что все датчики функционируют корректно.

В случае, если на приборной панели Ланос не отображается информация с подключенных датчиков или они функционируют неправильно, следует провести повторную проверку подключения датчиков и убедиться в правильности установки.

Подключение датчиков на приборную панель Ланос является важным шагом в обеспечении правильной и надежной работы автомобиля. Правильное подключение датчиков обеспечивает информативность и точность приборной панели, что позволяет водителю контролировать состояние автомобиля и принимать своевременные меры в случае неисправностей.

Сигнальные шлейфы на приборной панели Ланос

Приборная панель автомобиля Ланос имеет несколько сигнальных шлейфов, которые отвечают за передачу сигналов от различных систем и устройств автомобиля на дисплей приборной панели. Важно правильно подключить эти шлейфы, чтобы гарантировать корректное отображение информации и работу всех систем.

На приборной панели Ланос присутствуют такие сигнальные шлейфы:

Шлейф	Назначение
Шлейф от тахометра	Передает сигналы о частоте вращения коленчатого вала двигателя, что позволяет отображать обороты на тахометре.
Шлейф от спидометра	Отвечает за передачу сигналов о скорости движения автомобиля на спидометре.
Шлейф от топливного датчика	Передает информацию о количестве топлива в баке на приборную панель, чтобы водитель мог отслеживать уровень топлива.
Шлейф от температурного датчика	Отвечает за передачу сигналов о температуре охлаждающей жидкости двигателя, что позволяет отображать показания температуры на приборной панели.
Шлейф от зарядного генератора	Передает информацию о работе генератора, что позволяет отображать уровень заряда аккумулятора на приборной панели.

Перед началом подключения сигнальных шлейфов необходимо внимательно изучить инструкцию по установке приборной панели Ланос, чтобы правильно определить расположение и функции каждого шлейфа. При необходимости обращайтесь к специалистам или сервисному центру.

Адресные шины приборной панели Ланос

Приборная панель Ланос использует адресные шины для передачи информации между различными компонентами системы. Адресные шины представляют собой логический канал, по которому передается адрес, по которому должна быть отправлена информация.

В приборной панели Ланос используются несколько адресных шин для передачи различных данных. Одна из наиболее важных шин — это шина, отвечающая за передачу данных от тахометра.

Тахометр — это прибор, отображающий скорость вращения коленчатого вала двигателя. Он является одним из основных компонентов приборной панели автомобиля и помогает водителю контролировать работу двигателя.

Адресная шина, связанная с тахометром, позволяет передавать информацию о скорости вращения коленчатого вала от датчика, расположенного на двигателе, на сам тахометр. Эта информация отображается на приборной панели в виде графика или числового значения.

Помимо адресной шины тахометра, в приборной панели Ланос также присутствуют адресные шины, отвечающие за передачу информации от других компонентов, таких как спидометр, термометр и бакомер.

Использование адресных шин позволяет обеспечить быструю и точную передачу информации между компонентами приборной панели. Это позволяет водителю всегда быть в курсе состояния своего автомобиля и контролировать его работу на высоком уровне.

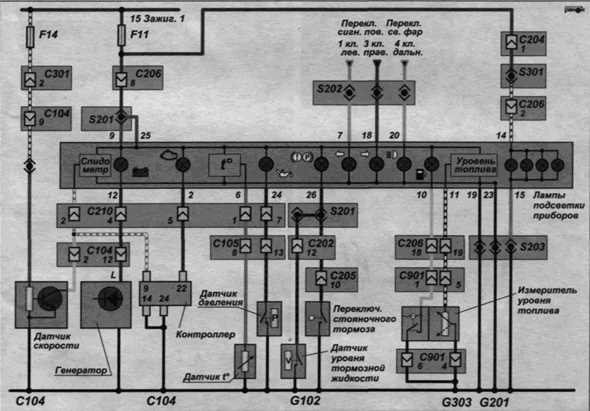

Неполадки и ремонт приборной панели Ланос

1. Отсутствие подсветки

Одной из частых проблем приборной панели Ланос является отсутствие подсветки. В первую очередь необходимо проверить предохранители, ответственные за подсветку. Если предохранители в порядке, возможно неисправность в проводке или перегорание ламп подсветки. В таком случае рекомендуется заменить перегоревшие лампы или проверить проводку на наличие плохих контактов или обрывов.

2. Не работает один или несколько приборов

Если на приборной панели не работает один или несколько приборов (например, указатель скорости или тахометр), то необходимо проверить соответствующий прибор на работоспособность. Для этого рекомендуется провести диагностику прибора с помощью специализированных инструментов. Если прибор исправен, то возможна проблема с проводкой или контактами. В таком случае следует осмотреть проводку и проверить контакты на наличие окисления или плохого контакта. Если необходимо, устранить неполадки или заменить поврежденные компоненты.

3. Некорректные показания приборов

Иногда приборная панель может показывать некорректные данные (например, неверные показания тахометра или температуры). В таком случае рекомендуется проверить датчики, отвечающие за работу приборов. Если датчики исправны, то возможна проблема с электронным блоком управления. В этом случае следует провести диагностику и, при необходимости, заменить блок управления.

Всегда помните, что ремонт приборной панели Ланос требует определенных навыков и знаний. Если вы не уверены в своих способностях, рекомендуется обратиться к квалифицированному специалисту. Не забывайте также о проведении регулярного технического обслуживания автомобиля, что позволит предотвратить возникновение неполадок приборной панели и сохранить ее работоспособность на длительный срок.
