Распиновка блока предохранителей ВАЗ 2115 — схема, диаграмма и функции предохранителей для электрической системы автомобиля

Блок предохранителей ВАЗ 2115 считается одним из самых важных узлов в автомобиле. Он отвечает за защиту электрической системы от возможных перегрузок и коротких замыканий. При правильном подключении и эксплуатации блок предохранителей гарантирует безопасность автомобиля, предотвращая возможные поломки и аварии.

Схема распиновки блока предохранителей ВАЗ 2115 требует особого внимания со стороны автовладельца. Производитель предусмотрел специальную разметку на самом блоке, а также предоставил подробную инструкцию в руководстве по эксплуатации автомобиля. Знание схемы распиновки предохранителей позволяет быстро и эффективно реагировать на возможные проблемы и неисправности в электрической системе автомобиля.

Блок предохранителей ВАЗ 2115 обычно располагается в салоне автомобиля, вблизи рулевого столба или панели приборов. Схема распиновки может содержать от 10 до 15 предохранителей, каждый из которых отвечает за конкретную функцию автомобиля, такую как освещение, электроприводы, радио и др. Правильное подключение и эксплуатация блока предохранителей ВАЗ 2115 обеспечивает надежную и безопасную работу электрооборудования автомобиля.

Распиновка блока предохранителей ВАЗ 2115

Описание блока предохранителей ВАЗ 2115

Блок предохранителей ВАЗ 2115 расположен под приборной панелью слева от рулевой колонки. Для доступа к нему нужно снять нижние панели приборной панели. Внешне блок предохранителей представляет собой небольшую пластиковую коробку с откидывающейся крышкой. На крышке есть надписи, которые помогают определить назначение каждого предохранителя.

Блок предохранителей ВАЗ 2115 имеет несколько рядов контактов, к которым подключены предохранители разного назначения. Каждый предохранитель устанавливается в свой соответствующий контакт и имеет определенную номинальную мощность. В случае перегрузки или короткого замыкания предохранитель просто перегорает, что позволяет предотвратить возможные повреждения электроники и проводки.

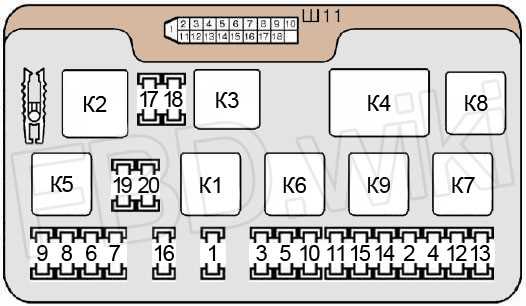

Схема распиновки блока предохранителей ВАЗ 2115

Ниже приведена схема распиновки блока предохранителей ВАЗ 2115:

Контакт	Назначение
1	Подсветка приборов
2	Прикуриватель
3	Сигнал звуковой
4	Сигнал указатель поворота
5	Фары ближний/дальний
6	Задние противотуманные фары
7	Стеклоочистители
8	Стеклоомыватели
9	Задний стеклообогреватель
10	Фара противотуманная

Это лишь часть возможных назначений контактов блока предохранителей ВАЗ 2115. Для полной информации рекомендуется обратиться к руководству по эксплуатации или консультации с автосервисом.

Схема распиновки предохранителей

Предохранители в автомобиле ВАЗ 2115 играют важную роль в обеспечении безопасной работы электрооборудования. Предохранители предназначены для защиты от перегрузки и короткого замыкания электрических цепей.

На блоке предохранителей автомобиля ВАЗ 2115 расположены 16 предохранителей различных номиналов. Вот схема распиновки предохранителей:

 1 - Задний противотуманный фонарь 2 - Задний фонарь 3 - Освещение номерного знака, система оповещения о разряде аккумулятора 4 - Задний фонарь, освещение багажника 5 - Праворульные светильники безопасности 6 - Стеклоочиститель заднего стекла 7 - Фары дальнего света 8 - Фары ближнего света 9 - Правильная стеклоочистительная система, освещение приборной панели, панель управления обогревом и вентиляцией 10 - Фары дневного света, освещение приборной панели 11 - Система центрального замка, освещение радиоприемника, система дистанционного запуска 12 - Кондиционер, освещение панели управления кондиционером 13 - Электрозеркала, электростеклоподъемники 14 - Электростеклоподъемники, усилитель рулевого управления, центральный дисплей 15 - Розетка прикуривателя, передний противотуманный фонарь 16 - Освещение салона, освещение зеркала заднего вида

Важно: Перед заменой предохранителя рекомендуется отключить соответствующую электрическую цепь. Также помните, что предохранители необходимо подбирать с учетом номинала и мощности соответствующей электрической цепи.

Описание предохранителей блока

Блок предохранителей ВАЗ 2115 расположен в салоне автомобиля на панели приборов. Он состоит из нескольких предохранителей разных типов, каждый из которых отвечает за определенную электрическую цепь в автомобиле. Важно знать, какой предохранитель отвечает за какую цепь, чтобы при необходимости замены было легко найти нужный элемент.

Типы предохранителей:

• Предохранитель типа A (5А) — отвечает за систему зажигания и электронику двигателя.
• Предохранитель типа B (10А) — защищает электроприводы стекол и зеркал, а также обогрев заднего стекла.
• Предохранитель типа C (15А) — предназначен для осветительной системы автомобиля (фары, габаритные огни, указатели поворота).
• Предохранитель типа D (20А) — обеспечивает питание стартера и генератора.
• Предохранитель типа E (30А) — защищает систему отопления и вентиляции, а также радиоприемник.

Помимо основных предохранителей, также присутствует предохранитель на проводе боковых стеклоочистителей (тип R — 30А) и предохранитель на проводе подогрева передних сидений (тип F — 15А).

Замена предохранителей:

В случае перегорания предохранителя, необходимо заменить его на новый, имеющий точно такую же емкость (тип и ампераж). Для замены предохранителя необходимо:

1. Выключить зажигание и отключить соответствующую электрическую цепь.
2. Используя специальную пинцету, аккуратно вытащить перегоревший предохранитель из патрона.
3. Установить новый предохранитель в патрон и убедиться, что он надежно зафиксирован.
4. Включить электрическую цепь и проверить работу соответствующего устройства.

Замена предохранителей является простой и доступной процедурой, но при возникновении заметных неисправностей следует обратиться к специалисту для проведения диагностики и ремонта.

Предохранитель для габаритов

Под капотом автомобиля, на блоке предохранителей, расположена специальная отдельная пластиковая крышка, под которой скрыт набор предохранителей разных типов и номиналов. Предохранитель для габаритов обозначен на схеме буквой F и установлен на определенную позицию.

Предохранитель для габаритов имеет определенную маркировку, на корпусе указан его номинал, например, 10А или 15А. Если в системе габаритов произошел перегрев или короткое замыкание, то предохранитель автоматически выключит электрическую цепь, предотвращая повреждение проводов или компонентов.

В случае срабатывания предохранителя для габаритов, необходимо заменить его на новый предохранитель того же типа и номинала. При этом важно исключить причину перегрева или короткого замыкания, поэтому перед заменой следует провести диагностику и устранить возможные неисправности в системе габаритов.

Важно помнить, что замена предохранителя большего номинала может привести к повреждению электрических проводов, а замена предохранителя меньшего номинала может вызвать его частое сгорание. Поэтому следует использовать только предохранители, соответствующие рекомендуемому номиналу производителем автомобиля.

Проверка и замена предохранителей для габаритов – важные процедуры, которые необходимо выполнять регулярно для поддержания надежности работы электрической системы и безопасности во время движения.

Предохранитель для фар

На ВАЗ 2115 предусмотрен отдельный предохранитель для фар, который обеспечивает защиту электрической цепи фар от перегрузки и короткого замыкания. Если фары перестали работать, одна из первых причин может быть выгорание предохранителя.

Предохранитель для фар находится в блоке предохранителей, расположенном в салоне автомобиля. Чтобы найти его, нужно открыть крышку блока предохранителей, расположенную под рулевой колонкой. Обозначение предохранителя для фар на крышке блока будет обозначено как HL, что означает headlights — фары на английском языке.

Расположение предохранителя для фар в блоке предохранителей может быть разным в зависимости от года выпуска автомобиля и модели. Однако, обычно он находится в верхней части блока, ближе к рулевой колонке.

Если предохранитель для фар перегорел, его нужно заменить на новый предохранитель с такими же характеристиками. Новый предохранитель для фар может быть приобретен в автомагазине или специализированной магазине автозапчастей.

Важно помнить, что замена предохранителя для фар должна производиться только при выключенном зажигании. Для замены предохранителя нужно аккуратно вытащить его из гнезда, используя небольшую плоскую отвертку или специальную пластиковую лопатку.

При замене предохранителя для фар необходимо использовать предохранитель с такими же amp-характеристиками, указанными на старом предохранителе. Подбирайте предохранитель такой же или близкой емкости. Использование предохранителя с меньшей емкостью может привести к перегрузке цепи и его выходу из строя, а предохранитель с большей емкостью не сможет защитить цепь от повреждений при перегрузке.

После замены предохранителя для фар необходимо убедиться, что фары снова работают корректно. При необходимости, проверьте другие предохранители, отвечающие за работу фар, такие как предохранители для ближнего и дальнего света, их расположение обычно указано на крышке блока предохранителей.

Предохранитель для стеклоочистителя

В блоке предохранителей ВАЗ 2115 предусмотрено отдельное место для предохранителя стеклоочистителя. Он предназначен для защиты системы стеклоочистителя от перегрузки и возможного повреждения.

Предохранитель для стеклоочистителя расположен на блоке предохранителей, под капотом автомобиля. Для доступа к нему необходимо открыть капот и найти блок предохранителей, который находится в верхней части двигателя, ближе к лобовому стеклу.

Схема распиновки и описание расположения предохранителя стеклоочистителя представлены в таблице:

Описание
1	Питание стеклоочистителя
2	Заземление
3	Не используется
4	Не используется

При замене предохранителя стеклоочистителя рекомендуется использовать предохранители той же номиналной мощности, что и оригинальный. При неправильной замене предохранителя может возникнуть риск перегрева и повреждения системы стеклоочистителя.

Предохранитель для прикуривателя

Предохранитель для прикуривателя в автомобиле ВАЗ 2115 находится в блоке предохранителей, который расположен в салоне автомобиля.

Данный предохранитель отвечает за защиту цепи прикуривателя от возможных повреждений, которые могут возникнуть в результате короткого замыкания или перегрузки. В случае проблем с прикуривателем, первым шагом рекомендуется проверить состояние и целостность данного предохранителя.

Чтобы найти предохранитель для прикуривателя, вам необходимо выполнить следующие действия:

1. Откройте дверь автомобиля и найдите салонный блок предохранителей, расположенный с левой стороны, под панелью приборов или вблизи рулевой колонки.
2. Откройте крышку блока предохранителей, сняв пластиковый кожух.
3. Ищите предохранитель с надписью Прикуриватель или ACC.
4. Проверьте состояние предохранителя: если проволочка перегорела или он имеет повреждения, замените его на новый предохранитель такой же номинации.

Важно помнить, что при замене предохранителя необходимо убедиться, что его номинация соответствует требованиям прикуривателя вашего автомобиля. В противном случае, это может привести к неправильной работе цепи прикуривателя или перегоранию предохранителя вновь.

Предохранитель для освещения салона

Предохранитель для освещения салона на ВАЗ 2115 находится на блоке предохранителей, который находится в салоне автомобиля. Этот предохранитель предназначен для защиты электрической цепи, отвечающей за освещение салона автомобиля.

Освещение салона ВАЗ 2115 включается при открытии дверей автомобиля или при использовании выключателя освещения салона. Эта функция является важной для обеспечения комфорта и безопасности в салоне автомобиля, особенно в темное время суток.

Если внутреннее освещение салона ВАЗ 2115 перестало работать, то возможно, что предохранитель для освещения салона перегорел. Чтобы проверить предохранитель, необходимо снять крышку блока предохранителей и визуально проверить состояние предохранителя для освещения салона. Если предохранитель сломан или перегорел, необходимо заменить его на новый предохранитель той же амперности.

Важно: При замене предохранителя для освещения салона на ВАЗ 2115 необходимо использовать предохранитель той же амперности. Использование предохранителя с неправильной амперностью может привести к повреждению электрической цепи или возникновению пожара.

Для замены предохранителя для освещения салона на ВАЗ 2115 необходимо следовать инструкции:

1. Выключите зажигание и выключите освещение салона.
2. Снимите крышку блока предохранителей, расположенного на панели приборов салона автомобиля.
3. Найдите предохранитель для освещения салона, обычно указан его номер и амперность.
4. С помощью пассатижей или специального инструмента аккуратно извлеките сломанный или перегоревший предохранитель из пластикового держателя.
5. Установите новый предохранитель с той же амперностью в пластиковый держатель.
6. Убедитесь, что предохранитель правильно установлен и плотно зафиксирован в держателе.
7. Закройте крышку блока предохранителей.
8. Включите зажигание и проверьте работу освещения салона.

После выполнения всех шагов освещение салона ВАЗ 2115 должно работать нормально. Если проблема с освещением салона не решена, возможно, имеется другая неисправность в электрической цепи, и требуется обращение к специалисту для диагностики и ремонта.

Предохранитель для приборной панели

Предохранитель для приборной панели располагается в специальном блоке предохранителей, который находится под рулем автомобиля. Внешне он представляет собой небольшую прозрачную пластиковую коробочку, внутри которой располагаются предохранители разных номиналов.

В блоке предохранителей для приборной панели могут находиться разные типы предохранителей – стеклянные трубчатые или пластмассовые в форме плавкой вставки. Каждый предохранитель имеет свой номинал, который указывает на максимальный ток, который он способен выдержать без срабатывания.

Если какой-либо прибор или цепь электропитания нарушает установленные параметры, происходит перегрузка или короткое замыкание, предохранитель для приборной панели срабатывает и прерывает цепь. Таким образом, он защищает основные компоненты электрической системы от повреждений и возможных аварий.

В случае срабатывания предохранителя для приборной панели, необходимо выяснить причину возникшей ситуации и устранить ее. Затем следует заменить предохранитель на аналогичный новый, с таким же номиналом. Для этого можно использовать специальную пинцет-держатель, чтобы избежать короткого замыкания и поражения электрическим током.

Предохранитель для зарядного устройства

В блоке предохранителей ВАЗ 2115 имеется отдельный предохранитель для зарядного устройства.

Предохранитель для зарядного устройства защищает электрооборудование автомобиля от возможных повреждений и перегрузок при зарядке аккумуляторной батареи.

Подобные предохранители часто устанавливаются в электрические цепи, например, в цепь зарядного генератора, где они регулируют максимальный ток, проходящий через цепь.

При возникновении перегрузки или короткого замыкания в цепи зарядного устройства, предохранитель автоматически перегорает, прекращая подачу электрического тока и предотвращая возможные повреждения электрооборудования автомобиля.

Предохранитель для зарядного устройства является важной составляющей блока предохранителей ВАЗ 2115 и следует регулярно проверять его состояние и заменять в случае необходимости.

Как заменить предохранители

Если вы обнаружили, что одно из электрических устройств в вашем автомобиле не работает, вероятно, предохранитель сгорел. Чтобы восстановить работу данного устройства, вам потребуется заменить предохранитель. Вот несколько шагов, которые помогут вам выполнить эту задачу:

Шаг 1: Определите тип предохранителя

Перед тем как приступить к замене предохранителя, необходимо определить его тип. На блоке предохранителей ВАЗ 2115 обычно располагаются различные типы предохранителей, как стандартные, так и миниатюрные. Узнайте, какой именно тип предохранителя нужно заменить, обратившись к руководству пользователя вашего автомобиля или к схеме расположения предохранителей.

Шаг 2: Включите автомобиль

Перед тем как приступить к замене предохранителя, убедитесь, что зажигание выключено. Включите автомобиль, чтобы убедиться, что проблемный устройство не работает. Если оно действительно не работает, можно приступать к замене предохранителя.

Шаг 3: Найдите блок предохранителей

Блок предохранителей находится обычно под приборной панелью или в моторном отсеке. Руководство пользователя вашего автомобиля или схема распределения предохранителей поможет вам точно определить его местоположение.

Шаг 4: Замените предохранитель

Откройте защитный кожух блока предохранителей и найдите сгоревший предохранитель. Возьмите пинцет или специальный инструмент для предохранителей и аккуратно вытащите сгоревший предохранитель из его паза. Установите новый предохранитель того же типа и ампеража в паз, затем нажмите на него до щелчка, чтобы он зафиксировался на месте. Убедитесь, что предохранитель плотно сидит в своем пазе и не шатается.

После того как новый предохранитель установлен, аккуратно закройте защитный кожух блока предохранителей. Затем проверьте работу проблемного устройства, включив его. Если все работает исправно, значит, замена предохранителя прошла успешно.
