Полное руководство по ремонту карбюратора ВАЗ 2109 — пошаговые инструкции, советы и рекомендации

Карбюратор является одним из ключевых элементов двигателя автомобиля ВАЗ 2109. Он ответственен за смешивание топлива и воздуха, а также его подачу в цилиндры. Важно знать, как производить ремонт карбюратора правильно, чтобы сохранить его работоспособность и улучшить общую производительность автомобиля.

Основным инструментом для ремонта карбюратора ВАЗ 2109 является набор ключей и отверток, которые позволяют снять и установить различные детали карбюратора. Перед началом ремонта рекомендуется ознакомиться с инструкцией по эксплуатации автомобиля, чтобы быть уверенным в правильной последовательности выполнения работ.

В процессе ремонта карбюратора ВАЗ 2109 важно обратить внимание на следующие моменты:

• Очистка карбюратора: Постепенное накопление грязи, сажи и других загрязнений может привести к недостаточной подаче топлива, что негативно отразится на работе двигателя. Поэтому необходимо регулярно очищать карбюратор, используя специальные чистящие средства и щетки. Важно также проверить фильтр топлива и, при необходимости, заменить его.
• Настройка смеси: Оптимальное соотношение топлива и воздуха в карбюраторе обеспечивает эффективную работу двигателя и снижает потребление топлива. Регулировка производится при помощи специальных винтов. Рекомендуется использовать манометр для более точной настройки смеси.
• Проверка уровня топлива: Низкий уровень топлива может стать причиной появления проблем с работой двигателя. Постоянно контролируйте уровень топлива в карбюраторе и при необходимости доливайте топливо.

Правильный ремонт карбюратора ВАЗ 2109 позволит вам значительно продлить срок службы данной детали и обеспечить плавную и эффективную работу двигателя. Следуйте рекомендациям производителя и не пренебрегайте регулярной профилактикой, чтобы избежать неприятных сюрпризов на дороге. Удачи в ремонте!

Симптомы неисправности карбюратора ВАЗ 2109

Одним из наиболее распространенных симптомов неисправности карбюратора ВАЗ 2109 является неправильная подача топлива. При этом могут возникать следующие проблемы:

1. Автомобиль может затрудняться при запуске. Это может быть связано с тем, что карбюратор не подает достаточное количество топлива или не создает нужную смесь топливо-воздух. В результате двигатель становится труднее запустить.
2. При работе двигателя могут возникать сбои. Это проявляется в неплавном ходе двигателя, резком падении оборотов или пропуске зажигания. Все это может быть следствием неправильной подачи топлива из-за неисправного карбюратора.
3. Автомобиль троит или дергается при движении. Причиной этого может быть неправильная смесь топлива-воздух из-за неисправного карбюратора. В результате двигатель работает неравномерно и возникают дополнительные вибрации.

Еще одним признаком неисправности карбюратора ВАЗ 2109 может быть повышенный расход топлива. Если двигатель автомобиля стал больше потреблять топлива, чем обычно, это может быть связано с неэффективной работы карбюратора. Карбюратор может не подавать правильное количество топлива или создавать неправильную смесь, что приводит к повышению расхода топлива.

Кроме того, неисправности карбюратора ВАЗ 2109 могут проявитьсязапахом бензина. Если на автомобиле ощущается запах бензина, это может говорить о наличии утечки топлива или неисправностях в карбюраторе. Карбюратор может не герметичен или иметь поврежденные уплотнительные элементы, что приводит к утечкам и запаху.

Важно отметить, что симптомы неисправности карбюратора ВАЗ 2109 могут быть схожи с симптомами других неисправностей автомобиля, поэтому рекомендуется обратиться к квалифицированному специалисту для точного диагноза и ремонта.

Как определить неисправность карбюратора ВАЗ 2109?

Неисправности карбюратора ВАЗ 2109 могут возникать по различным причинам, и важно уметь определить их для правильного ремонта. Ниже приведены некоторые признаки, которые могут указывать на неисправности карбюратора и помочь вам диагностировать проблему.

Признак	Возможная неисправность
Трудности при запуске двигателя	Засорение форсунок или диффузора карбюратора.
Неустойчивая работа двигателя на холостом ходу	Неисправная регулировка заслонки карбюратора или плохое качество топлива.
Повышенный расход топлива	Износ или повреждение диафрагмы карбюратора.
Снижение мощности двигателя	Повреждение фильтра воздушной системы или нарушение топливной смеси.
Проблемы при разгоне	Неисправная настройка главной и плавающей камеры карбюратора.
Искра на свечах зажигания неравномерная	Неисправное зажигание или дефектные свечи зажигания.
Издает странные звуки	Повреждение мембраны топливного насоса или износ подшипников карбюратора.

Если вы обнаружили хотя бы один из указанных признаков, то скорее всего ваш карбюратор нуждается в ремонте или замене. Рекомендуется обратиться к квалифицированным специалистам для проведения диагностики и устранения неисправностей.

Подготовка к диагностике карбюратора ВАЗ 2109

Диагностика карбюратора ВАЗ 2109 поможет определить причину неисправностей и позволит вовремя принять меры к их устранению. Прежде чем приступить к диагностике, необходимо провести некоторую подготовку для более эффективного и точного определения проблемы.

Шаг 1. Проверка внешнего состояния карбюратора

Перед диагностикой необходимо внимательно осмотреть карбюратор ВАЗ 2109 на предмет внешних повреждений, трещин, износа или засоров. Проверьте его соединительные патрубки и шланги на наличие течей или обрывов. Если обнаружены какие-либо повреждения, рекомендуется заменить соответствующие детали.

Шаг 2. Отключение карбюратора от автомобиля

Для более удобной диагностики карбюратора необходимо его отключить от автомобиля. Для этого отсоедините все трубопроводы, электрические разъемы и кабели, связанные с карбюратором. Отметьте все детали и соединения, чтобы правильно собрать их после диагностики.

Шаг 3. Проверка основных параметров карбюратора

После отключения карбюратора от автомобиля рекомендуется проверить основные параметры этого устройства. Промерьте уровень топлива в поплавковой камере, убедитесь, что поплавок функционирует корректно. Также проверьте состояние форсунок, дроссельной заслонки и прочих механизмов карбюратора. При неисправностях необходимо произвести их замену или ремонт.

Шаг 4. Очистка и промывка карбюратора

Важным этапом подготовки к диагностике карбюратора является его очистка и промывка. Подготовьте мягкую щетку, растворитель для очистки и компрессор для промывки. Аккуратно очистите все детали карбюратора от налета и загрязнений, промойте его внутренние каналы сжатым воздухом. Это позволит добиться более точной диагностики и предотвратит повторные проблемы после ремонта.

После проведения всех этих шагов вы готовы к диагностике карбюратора ВАЗ 2109. Помните, что правильная подготовка позволит вам получить более точные результаты и более эффективно устранить неисправности вашего автомобиля.

Шаг	Описание
Шаг 1	Проверка внешнего состояния карбюратора
Шаг 2	Отключение карбюратора от автомобиля
Шаг 3	Проверка основных параметров карбюратора
Шаг 4	Очистка и промывка карбюратора

Инструменты, необходимые для диагностики карбюратора

Для диагностики и ремонта карбюратора на ВАЗ 2109 потребуется использовать определенные инструменты. Важно иметь все необходимое перед началом работы, чтобы избежать задержек и проблем в процессе.

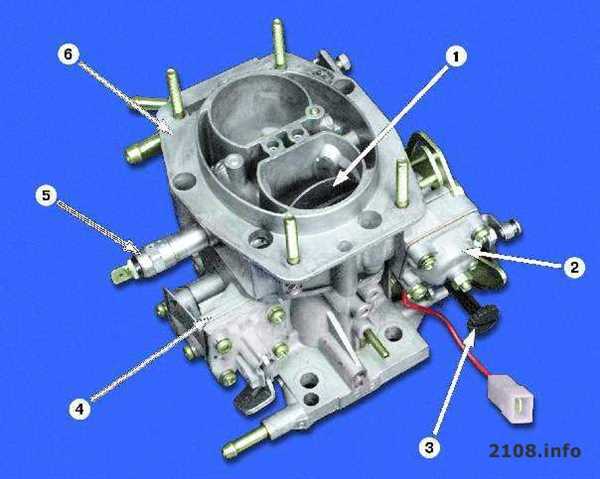

Привод для регулировки оборотов

Привод для регулировки оборотов позволяет изменять расход топлива во время работы двигателя. Это удобный инструмент для тестирования эффективности и функционирования карбюратора.

Манометр для проверки давления топлива

Манометр для проверки давления топлива помогает выявить любые проблемы с передачей топлива карбюратору. С помощью этого инструмента можно установить, достигается ли нужное давление в системе топлива. Низкое давление может указывать на неисправности в системе питания двигателя.

Щуп глубиномера

Щуп глубиномера необходим для проверки уровня жидкости в поплавковой камере карбюратора. С помощью щупа можно определить правильный уровень жидкости и скорректировать его при необходимости. Это важно для оптимальной работы карбюратора и исключения проблем связанных с некорректным уровнем топлива.

В дополнение к этим инструментам, рекомендуется иметь рулетку, отвертки разных размеров, свечной ключ и щуп масляный. С их помощью можно легко обслуживать и регулировать карбюратор на ВАЗ 2109, а также выполнять любые другие необходимые операции.

Помимо этого, важно следить за чистотой и порядком в рабочем месте, чтобы избежать потери инструментов и создания дополнительных проблем.

Основные этапы диагностики карбюратора ВАЗ 2109

Диагностика карбюратора ВАЗ 2109 может быть довольно сложной задачей, но правильный подход к этому процессу может помочь обнаружить и устранить множество проблем с работой двигателя. Вот несколько основных этапов, которые следует пройти при диагностике карбюратора ВАЗ 2109:

1. Визуальный осмотр карбюратора. Первым шагом является визуальный осмотр карбюратора на предмет видимых дефектов, таких как трещины, утечки топлива или износенные уплотнения. Также следует проверить состояние прокладок и крепежных элементов карбюратора.
2. Проверка подачи топлива. Далее следует проверить, получает ли карбюратор достаточное количество топлива. Для этого можно проверить наполнение поплавковой камеры и прокачку топлива в системе.
3. Проверка смеси воздуха и топлива. Важным шагом является проверка правильности смеси воздуха и топлива. Для этого рекомендуется использовать датчик кислорода или газоанализатор, чтобы определить насколько богатая или обедненная смесь в данный момент.
4. Проверка поршневого клапана. Следующим этапом является проверка поршневого клапана на наличие загрязнений или повреждений, которые могут препятствовать нормальному потоку воздуха.
5. Проверка прокладок и уплотнений. Другим важным аспектом является проверка состояния прокладок и уплотнений карбюратора. Поврежденные или изношенные прокладки могут привести к протечкам воздуха и топлива.
6. Тестовая поездка. После проведения всех вышеперечисленных проверок рекомендуется сделать тестовую поездку, чтобы оценить поведение двигателя и проверить, устранены ли выявленные проблемы.

Следуя этим основным этапам, можно значительно упростить процесс диагностики и ремонта карбюратора ВАЗ 2109. В случае выявления серьезных проблем, рекомендуется обратиться к специалистам, чтобы избежать дополнительных повреждений и неисправностей. Помните, что правильное обслуживание и ремонт карбюратора ВАЗ 2109 помогут поддерживать его работоспособность и продлить срок его службы.

Как проверить прокачку топлива в карбюраторе ВАЗ 2109?

Прокачка топлива в карбюраторе ВАЗ 2109 играет важную роль в обеспечении правильного смешения воздуха и топлива для работы двигателя. Недостаточная прокачка может привести к проблемам с запуском и работой двигателя, а также способствовать неравномерной работе или даже отказу двигателя.

Проверка прокачки топлива в карбюраторе ВАЗ 2109 включает несколько шагов, которые можно выполнить самостоятельно.

Шаг 1: Проверка наличия топлива в карбюраторе

Первым шагом является проверка наличия топлива в карбюраторе. Для этого можно открутить болт для слива топлива, который расположен на дне карбюратора. Если из отверстия начинает вытекать топливо, значит, оно находится в карбюраторе.

Шаг 2: Проверка прокачки топлива на холостом ходу

Далее следует проверить прокачку топлива на холостом ходу. Для этого нужно открутить отверстие прокачки на верхней крышке карбюратора. При пальцевом нажатии на эту отверстие должно быть ощущение давления и слабого пульсирующего потока топлива, что означает нормальную прокачку. Если топливо вытекает из этой отверстия неравномерно или не вытекает вовсе, возможно, прокачка не функционирует правильно.

Шаг 3: Проверка прокачки на увеличенных оборотах

Наконец, проверьте прокачку топлива на увеличенных оборотах. Для этого зажмите трос газа на примерно 3000–4000 оборотов и также проверьте отверстие прокачки на воздушной камере карбюратора. Ощущение давления и пульсирующего потока топлива также должно быть присутствует на этой ступени, что указывает на нормальную прокачку.

Если вы обнаружили проблемы с прокачкой топлива в карбюраторе ВАЗ 2109, рекомендуется обратиться к квалифицированному специалисту для диагностики и ремонта.

Рекомендации по ремонту карбюратора ВАЗ 2109

При возникновении проблем с карбюратором ВАЗ 2109, для его ремонта рекомендуется следовать следующим рекомендациям:

1. Перед началом ремонта необходимо отключить аккумулятор и слив топливо из системы.
2. Осмотрите карбюратор на наличие видимых повреждений или износа деталей. При необходимости замените поврежденные детали.
3. Очистите карбюратор от грязи и отложений, используя специальную чистящую жидкость и мягкую щетку.
4. Проверьте состояние прокладок и уплотнений карбюратора. При необходимости замените их.
5. Проверьте настройку форсунок карбюратора, а также положение дроссельной заслонки.

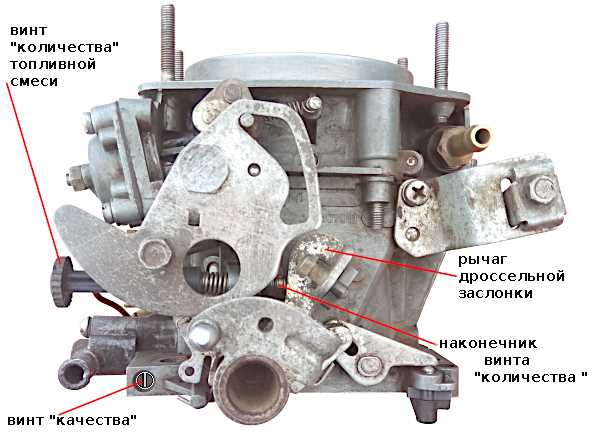

6. Отрегулируйте смесительный винт и холостой ход карбюратора для достижения оптимального рабочего состояния.
7. После ремонта карбюратора проведите тестовый запуск двигателя и проверьте его работу на холостом ходу и при разных оборотах.

При выполнении ремонта карбюратора ВАЗ 2109 рекомендуется обращаться к специалистам или соблюдать техническую документацию для этой модели автомобиля.

Как разобрать карбюратор ВАЗ 2109?

Для того чтобы успешно провести ремонт карбюратора ВАЗ 2109, вам потребуется умение правильно разобрать данное устройство. В этом разделе мы подробно расскажем о процессе разборки.

1. Перед началом работы убедитесь, что карбюратор соответствующим образом отключен от автомобиля и снят с двигателя.

2. Поместите карбюратор на ровную поверхность, чтобы было удобнее работать.

3. Снимите крышку карбюратора, которая обычно закреплена при помощи нескольких крепежных винтов. Осторожно отворачивайте винты, чтобы не повредить резьбу. Постепенно отодвигайте крышку вверх.

4. Откройте крышку карбюратора и изучите его внутренние детали. Обратите внимание на состояние прокладок и уплотнений, при необходимости замените их.

5. Для дальнейшей разборки карбюратора необходимо снять дроссельную заслонку. Отсоедините пружину от заслонки и аккуратно вынимайте ее из карбюратора.

6. После этого снимите поплавковую камеру, осторожно отвернув винты, которыми она закреплена. Обратите внимание на положение поплавка и уровень топлива, чтобы в последствии правильно установить все обратно.

7. Далее, снимите систему поплавков и смотайте резиновый шланг.

8. Разберите дроссельный узел, аккуратно отвернув винты крепления. Обратите внимание на смазку вала дросселя и при необходимости проведите его очистку и смазку.

9. После проведения всех необходимых мероприятий по ремонту и замене деталей, произведите обратную сборку карбюратора в обратном порядке.

10. Убедитесь, что все детали установлены на свои места и надежно закреплены.

Теперь вы знаете, как правильно разобрать карбюратор ВАЗ 2109. Помните, что данный процесс требует аккуратности и внимательности, поэтому будьте осторожны при выполнении каждого шага.

Тип	Комментарий
Пункт 1.	Отключите карбюратор от автомобиля перед началом работы.
Пункт 2.	Разместите карбюратор на ровной поверхности.
Пункт 3.	Аккуратно откройте и отведите крышку карбюратора вверх.
Пункт 4.	Изучите внутренние детали карбюратора и проверьте состояние прокладок.
Пункт 5.	Отсоедините пружину от дроссельной заслонки и удалите ее из карбюратора.
Пункт 6.	Снимите поплавковую камеру и убедитесь в правильном положении поплавка и уровне топлива.
Пункт 7.	Снимите систему поплавков и резиновый шланг.
Пункт 8.	Разберите дроссельный узел и проведите его очистку и смазку.
Пункт 9.	Установите все детали на свои места в обратном порядке.
Пункт 10.	Убедитесь, что все детали надежно закреплены.

Этапы чистки карбюратора ВАЗ 2109

1. Подготовка

Перед началом чистки карбюратора необходимо отключить аккумулятор и снять соединение топливной магистрали. Также рекомендуется снять крышку карбюратора и вынуть его из автомобиля для более удобного доступа.

2. Разборка

Следующим шагом является разборка карбюратора. Отверните крышку главной камеры, затем снимите фильтр воздуха и топливную магистраль. Отсоедините все подключенные карбюратору трубки и кабели. После этого открутите болты и разделите верхнюю и нижнюю части карбюратора.

3. Очистка деталей

Очистите все детали карбюратора, используя специальные растворители или эмульсию. Подвергните детали механической очистке, чтобы удалить накопившиеся отложения и грязь. Внимательно проверьте все детали на наличие повреждений и износа. При необходимости замените поврежденные детали.

4. Промывка и сушка

Промойте все детали карбюратора в чистой воде, чтобы удалить остатки растворителя и грязи. Сушите детали на воздухе или с помощью сжатого воздуха. Убедитесь, что все детали полностью просушились, прежде чем собирать карбюратор обратно.

5. Сборка

Следующий шаг — сборка карбюратора. Соедините верхнюю и нижнюю части карбюратора и закрепите их болтами. Прикрепите все трубки и кабели к карбюратору. Установите фильтр воздуха и крышку главной камеры. Подключите топливную магистраль и аккумулятор.

После сборки карбюратора рекомендуется провести проверку и регулировку его работы. Затем можно приступить к установке карбюратора обратно на автомобиль ВАЗ 2109.

Следуя этим этапам, вы сможете успешно произвести чистку карбюратора ВАЗ 2109 и вернуть ваш автомобиль к нормальной работе.

Как очистить дроссельную заслонку карбюратора ВАЗ 2109?

Чтобы очистить дроссельную заслонку, вам понадобятся следующие материалы и инструменты:

1. Хороший автомобильный очиститель карбюратора
2. Ткань или тряпка
3. Мягкая щетка
4. Ключи для извлечения карбюратора (если необходимо)

Вот шаги, которые вы можете выполнить для очистки дроссельной заслонки карбюратора ВАЗ 2109:

1. Перед началом работы убедитесь, что двигатель остыл. Работа с горячим двигателем может быть опасной.
2. При необходимости извлеките карбюратор из двигателя, используя соответствующие ключи. Обратите внимание на порядок отключения шлангов и проводов, чтобы впоследствии легко подключить их обратно.
3. Снимите защитный колпачок с дроссельной заслонки. Будьте осторожны, чтобы не повредить или потерять маленькие прокладки или другие детали.
4. Сразу после снятия колпачка нанесите автомобильный очиститель карбюратора на дроссельную заслонку, особенно на окрашенные поверхности и заслонку саму.
5. Оставьте очиститель на несколько минут, чтобы растворить грязь и нагар, а затем аккуратно очистите заслонку с помощью мягкой щетки или тряпки.
6. Проверьте, что дроссельная заслонка свободно перемещается и не застревает. Помните, что заслонка должна быть абсолютно чистой для корректной работы.
7. Если карбюратор был извлечен, внимательно установите его обратно, подключите все шланги и провода на свои места и зафиксируйте их при помощи ключей.
8. Заведите двигатель и убедитесь, что он работает правильно. Если вы все сделали правильно, вы должны заметить улучшение в работе двигателя и в мощности автомобиля.

Следуя этим простым шагам, вы можете эффективно очистить дроссельную заслонку карбюратора ВАЗ 2109 и восстановить нормальную работу двигателя. Помните, что постоянный уход и правильная очистка карбюратора способствуют долгой и надежной работе автомобиля.

Правильная сборка карбюратора ВАЗ 2109

Сборка карбюратора ВАЗ 2109 требует точности и внимательности, чтобы он работал без сбоев и обеспечивал нормальную работу двигателя. Вот несколько полезных советов и рекомендаций, которые помогут вам собрать карбюратор правильно:

1. Перед началом сборки тщательно очистите все детали карбюратора, чтобы избежать посторонних частиц и загрязнений в системе питания. Используйте компрессор или специальные чистящие средства для удаления остатков топлива и грязи.

2. Обратите внимание на состояние прокладок и уплотнителей. При необходимости замените изношенные или поврежденные детали.

3. Правильно установите все детали в карбюратор. Следуйте схеме и инструкциям производителя, чтобы избежать ошибок и неправильных соединений. Особое внимание обратите на правильное расположение пружин, каналов и клемм.

4. Затягивайте болты и гайки с нужной силой, чтобы избежать протечек и откручивания деталей. Используйте моментный ключ, чтобы обеспечить точное затяжку.

5. После сборки проверьте работу карбюратора. Запустите двигатель и убедитесь, что он работает стабильно и без рывков. Если обнаружены проблемы, проверьте сборку и настройку карбюратора.

Следуя этим советам, вы сможете правильно собрать карбюратор ВАЗ 2109 и обеспечить его нормальную работу. Помните, что правильная сборка и настройка карбюратора имеет большое значение для эффективной работы двигателя.

Как проверить работу отремонтированного карбюратора ВАЗ 2109?

После того, как карбюратор ВАЗ 2109 был отремонтирован и собран, необходимо провести проверку его работоспособности. В этом разделе мы расскажем, как правильно выполнить данную проверку.

1. Перед началом проверки убедитесь, что все компоненты карбюратора были установлены правильно и надежно закреплены. Проверьте соединения на наличие течей и утечек топлива.

2. Убедитесь, что карбюратор правильно синхронизирован с двигателем. Для этого установите коленвал в положение ВМТ (верхняя мертвая точка) на первом цилиндре и проверьте положение дроссельной заслонки в карбюраторе. Она должна быть полностью закрыта.

3. Запустите двигатель и дайте ему прогреться до рабочей температуры. Во время прогрева обратите внимание на работу холостого хода – двигатель должен плавно работать и сохранять стабильные обороты холостого хода без рывков и глухни. Если холостой ход нестабилен или несоответствует рекомендациям производителя, может потребоваться дополнительная настройка карбюратора.

4. Проверьте отзывчивость двигателя на изменения нагрузки. Для этого включите кулису селектора передач в положение «D» или «R» и плавно нажимайте на педаль акселератора. Двигатель должен мгновенно реагировать на изменения и увеличивать обороты без задержек или рывков. Если двигатель не реагирует должным образом, возможно, потребуется дополнительная настройка карбюратора.

5. Проверьте уровень и качество смеси в карбюраторе. С помощью специального анализатора или датчика газовых выбросов измерьте содержание углекислого газа, кислорода и непривязанных углеводородов в отработавших газах. В случае выявления значительного превышения нормативов, регулируйте состав и качество смеси, настраивая соответствующие винты и болты карбюратора.

6. Завершив проверку, установите крышку карбюратора и зафиксируйте ее надежно. Проверьте все соединения на наличие течей и утечек и убедитесь, что никаких проблем не возникает.

Правильная проверка работы отремонтированного карбюратора ВАЗ 2109 – важный этап, который поможет вовремя выявить и устранить все неполадки. Следуйте указанным выше шагам и не забывайте, что в случае возникновения серьезных проблем всегда лучше обратиться к специалистам.
