Подключение питания к антенне на китайской магнитоле — пошаговая инструкция с фото и диаграммами

Китайские магнитолы стали популярными у автолюбителей благодаря своей доступности и функциональности. Однако, при установке такой магнитолы возникает некоторая сложность – как подключить питание к антенне, чтобы получить хороший сигнал радиостанций? В этой статье мы расскажем вам подробно о том, как правильно выполнить это подключение.

Первым шагом необходимо проверить, есть ли на вашей китайской магнитоле специальный переключатель для установки антенны. Если да, то вам просто нужно подключить антенну к соответствующему разъему на магнитоле. Но что делать, если такого переключателя нет?

В таком случае вы можете использовать продукты из пакета комплектации магнитолы, а именно – штатную антенну и специальный переходник. Подключите антенну к переходнику, а затем подключите этот переходник к соответствующему разъему на магнитоле. Важно правильно зафиксировать переходник, чтобы он надежно держался.

Проверка наличия необходимых инструментов

Перед тем как приступить к подключению питания к антенне на китайской магнитоле, вам понадобятся следующие инструменты:

1. Отвертка: Вам понадобится отвертка для снятия крышки магнитолы и подключения проводов питания к соответствующим контактам.

2. Мультиметр: Для проверки напряжения на контактах антенны и для определения правильного подключения питания, вам понадобится мультиметр.

3. Крепежные элементы: Некоторые магнитолы могут поставляться с крепежными элементами, такими как винты или зажимы, для закрепления антенны на кузове автомобиля. Проверьте, имеется ли у вас необходимый крепеж, и при необходимости приобретите его отдельно.

4. Изолента и клеммы: Для надежного соединения проводов питания с контактами антенны, вам понадобятся изолента и клеммы.

Убедитесь, что у вас есть все необходимые инструменты перед началом установки питания к антенне на китайской магнитоле, чтобы избежать проблем в процессе работы.

Отключение электропитания магнитолы

Если необходимо отключить питание магнитолы, следуйте данным инструкциям:

1. Выключите магнитолу.

   Перед отключением электропитания необходимо выключить магнитолу при помощи кнопки питания или пульта дистанционного управления.

2. Отсоедините кабель питания.

   Вставленную в розетку вилку кабеля питания осторожно вытащите из розетки.

3. Отключите провода, связанные с питанием.

   Если необходимо полностью отключить магнитолу от питания, проверьте все связанные с ней провода. Обычно провода питания входят в составшее доставки устройство. Распознайте провода с ярлыками, например 12V+, +12V, ACC, GND и другие.

   Тщательно извлеките провода из разъемов, максимально избегая повреждения проводов и разъемов.

Отключение электропитания магнитолы позволяет выполнить различные операции, такие как ремонт, замена компонентов или перемещение устройства без риска повреждений.

Подготовка проводки для подключения

Перед тем как начать подключение питания к антенне на китайской магнитоле, необходимо правильно подготовить проводку. В этом разделе мы рассмотрим несколько важных шагов.

Шаг 1: Выбор провода и разъемов

Первым шагом является выбор проводов и разъемов. Для подключения питания к антенне нам понадобятся провода, которые специально предназначены для передачи сигнала и питания. Важно выбрать провода и разъемы высокого качества, чтобы обеспечить стабильную передачу сигнала и минимизировать возможность неполадок.

Рекомендуется использовать провода с разъемами типа ISO или DIN, так как они широко распространены и совместимы с большинством китайских магнитол. Также убедитесь, что выбранные провода имеют достаточную длину для покрытия расстояния от магнитолы до антенны.

Шаг 2: Отключение питания

Перед началом проводки рекомендуется отключить питание от магнитолы. Выключите двигатель, чтобы избежать возможных коротких замыканий и повреждения при подключении проводов.

Убедитесь, что магнитола полностью выключена и отсоедините шнур питания от аккумулятора, чтобы предотвратить случайное включение магнитолы во время проводки.

Шаг 3: Передача проводки

Теперь можно перейти к передаче проводки от магнитолы к антенне. Возможно, потребуется разобрать часть панели приборов, чтобы достичь проводки.

Подключите один конец выбранных проводов к разъему питания на магнитоле. Убедитесь, что провода плотно и надежно подключены.

Затем проведите проводку вдоль салона автомобиля до антенны. После достижения антенны, подключите другой конец проводов к соответствующим разъемам на антенне.

Убедитесь, что провода надежно закреплены и не будут мешать водителю или пассажирам автомобиля.

После завершения подготовки проводки, можно продолжать с подключением питания к антенне на китайской магнитоле.

Разъем питания на антенне

При подключении питания к антенне на китайской магнитоле, следует обратить внимание на наличие специального разъема для подачи электропитания. Данный разъем предназначен для соединения с источником питания и обеспечивает работу всей антенной системы.

Разъем питания на антенне обычно имеет стандартный размер и форму, что упрощает процесс его подключения. Для этого следует выполнить несколько шагов:

Шаг 1: Подготовка к подключению

Перед подключением разъема питания убедитесь, что все компоненты антенной системы находятся в рабочем состоянии. Проверьте наличие необходимых кабелей и аксессуаров.

Шаг 2: Подключение разъема питания

Найдите разъем на антенне, предназначенный для подачи электропитания. Обычно он имеет особую маркировку или отличается по форме от других разъемов.

Соедините разъем питания на антенне с разъемом источника питания, обратив внимание на соответствующие контакты. Убедитесь, что соединение устойчиво и надежно.

После подключения разъема питания проверьте работоспособность антенной системы. Произведите тестовое сканирование радиочастот и убедитесь в стабильности сигнала.

Обратите внимание, что некорректное подключение разъема питания может привести к неправильной работе антенной системы или полной ее неработоспособности.

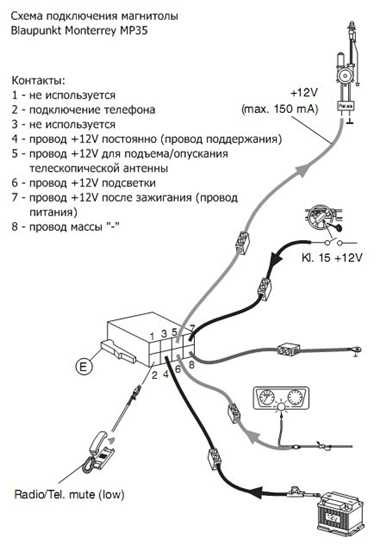

Подключение питания от магнитолы к разъему на антенне

Для правильной работы антенны на китайской магнитоле, необходимо подключить ее к питанию. В этом руководстве мы расскажем, как это сделать правильно.

1. Во-первых, убедитесь, что у вас есть кабель питания. Обычно это четырехжильный кабель с разъемами на концах.

2. Вторым шагом найдите разъем питания на задней панели магнитолы. Обычно это круглый разъем со штырьками.

3. После этого найдите соответствующий разъем на антенне. Обычно это также круглый разъем с отверстием для штырьков.

4. Соедините кабель питания с разъемом на магнитоле, вставив штырьки в соответствующие отверстия. Убедитесь, что соединение прочное и надежное.

5. Далее, соедините другой конец кабеля с разъемом на антенне. Опять же, вставьте штырьки в отверстия и проверьте, что соединение надежное.

6. Теперь, когда питание подключено, вы можете включить магнитолу и проверить работу антенны.

7. Если антенна работает неправильно или сигнал слабый, убедитесь, что питание подключено корректно и проблемы нет с кабелем.

Важно: Перед проведением подключения питания к антенне, убедитесь, что магнитола выключена и отключена от источника питания. Это не только обеспечит безопасность, но и поможет избежать повреждения оборудования.

Следуйте этим простым инструкциям и правильно подключите питание от магнитолы к разъему на антенне. Удачи!

Проверка качества контакта

После подключения питания к антенне на китайской магнитоле необходимо проверить качество контакта. Это важный этап, который поможет избежать проблем с работой антенны.

Для проверки качества контакта рекомендуется использовать мультиметр. Включите мультиметр в режим измерения сопротивления и убедитесь, что он настроен на определение контакта.

Далее, прикоснитесь с одним зондом мультиметра к металлической части антенны, а другим зондом – к металлической части автомобиля, например, к кузову. Обратите внимание на значение, отображаемое на мультиметре. Оно должно быть максимально близким к нулю, что свидетельствует о хорошем контакте.

Если значение на мультиметре отличается от нуля, это может означать, что контакт не очень качественный. В этом случае, возможно, потребуется улучшить контакт, например, с помощью дополнительного провода или латунной шайбы.

Также рекомендуется проверить контакт через наблюдение за работой антенны. Включите радио или другое аудиоустройство и выставьте наиболее слабый сигнал FM-диапазона. При движении автомобиля или изменении ориентации антенны сигнал должен оставаться стабильным. Если сигнал пропадает или ослабевает, это может быть признаком некачественного контакта.

Обратите внимание, что правильная установка и качественный контакт – это гарантия надежной работы антенны на китайской магнитоле. Если у вас возникли трудности или необходима помощь, обратитесь к специалисту.

Закрепление провода

После того, как вы определили правильное место для подключения питания антенны и провели его к магнитоле, соедините конец провода с контактом на антенне. Очень важно сделать качественное и надежное соединение, чтобы избежать проблем с сигналом и нежелательными помехами.

Чтобы закрепить провод, используйте подходящие инструменты, например, плоскогубцы или кусачки. Отрежьте необходимую длину провода с запасом и удалите изоляцию с конца провода. Затем аккуратно скрутите обнаженные концы провода и контакта на антенне вместе. Убедитесь, что соединение крепкое и надежное, но не перетягивайте, чтобы не повредить провод или контакт.

После того, как провод закреплен на контакте, рекомендуется зафиксировать его, чтобы уменьшить вероятность разрыва или потери соединения. Это можно сделать с помощью крепежных элементов, таких как скотч, нейлоновые хомуты или специальные кабельные клипсы. Закрепите провод так, чтобы он не провисал и не был подвержен механическим повреждениям.

После закрепления провода внимательно проверьте его и убедитесь, что соединение прочное и надежное. Проверьте, что провод нигде не провисает и не находится вблизи горячих или движущихся частей магнитолы. Поместите провод и контакт в безопасное положение, чтобы они не мешали работе других компонентов и не вызывали помех в работе антенны.

Восстановление электропитания магнитолы

Когда магнитола перестает получать электропитание, это может привести к полной неработоспособности устройства. Восстановить электропитание магнитолы возможно с помощью следующих шагов:

1. Проверьте подключение питания

Сначала убедитесь, что провода от питания правильно подключены к магнитоле. Проверьте, что провода не повреждены или перекручены и надежно подключены к соответствующим разъемам.

2. Проверьте предохранитель

Следующим шагом является проверка предохранителя, который находится в блоке питания магнитолы. Убедитесь, что предохранитель не сгорел и его провода надежно соединены с разъемами.

Совет: Если предохранитель сгорел, замените его на новый с теми же характеристиками.

3. Проверьте автомобильные предохранители

Если подключение магнитолы к электропитанию автомобиля осуществляется через предохранители, проверьте состояние этих предохранителей. Перегоревшие предохранители могут привести к отсутствию питания на магнитоле.

Совет: Замените перегоревшие предохранители на новые с аналогичными характеристиками.

4. Проверьте автомобильный аккумулятор

Если ни один из предыдущих шагов не привел к восстановлению электропитания магнитолы, проверьте состояние автомобильного аккумулятора. Убедитесь, что он полностью заряжен и провода, соединяющие аккумулятор с магнитолой, надежно подключены.

Совет: Если аккумулятор разряжен, подключите автомобиль к зарядному устройству или замените аккумулятор на новый.

Следуя этим шагам, вы сможете восстановить электропитание магнитолы и продолжить пользоваться ею без проблем.

Проверка работы питания на антенне

После подключения питания к антенне на китайской магнитоле, важно проверить, правильно ли работает питание. Это поможет убедиться в правильном подключении и наличии электрического тока на антенне.

Шаг 1: Подготовка

Перед тем, как проверить питание, убедитесь, что автомобиль выключен и ключ зажигания вынут. Это предосторожност measures, чтобы избежать возможные аварии или повреждение магнитолы или других электронных устройств.

Шаг 2: Подключение мультиметра

Чтобы проверить работу питания на антенне, вам понадобится мультиметр. Перед подключением мультиметра к антенне, убедитесь, что он настроен на измерение постоянного тока (DC) и его диапазон подходит для считывания ожидаемого значения тока.

Подключите черный провод мультиметра к отрицательному (-) полю антенны и красный провод — к положительному (+) полю антенны. Убедитесь, что провода надежно подключены и не соприкасаются друг с другом или с другими металлическими деталями.

Шаг 3: Запуск автомобиля

Для проверки работы питания на антенне, запустите автомобиль и затем включите магнитолу. Обратите внимание на мультиметр — если он показывает значение тока, значит питание на антенне работает правильно.

Если мультиметр не показывает никакого значения или показывает неправильное значение тока, проверьте подключение проводов питания и убедитесь, что они надежно закреплены к антенне. Если проблема не решена, возможно, вам понадобится обратиться к специалисту, чтобы проверить состояние антенны и питание.

Не забудьте выключить магнитолу и автомобиль перед отключением мультиметра и окончанием проверки работы питания на антенне.

Защита провода от возможных повреждений

После подключения питания к антенне на китайской магнитоле важно обеспечить защиту проводов от возможных повреждений. Ниже приведены несколько рекомендаций, которые помогут сохранить провода антенны в хорошем состоянии:

1. Установка прокладок или резиновых держателей

Для предотвращения трения между проводами и другими поверхностями, рекомендуется установить специальные прокладки или резиновые держатели. Они позволят фиксировать провода и уменьшат риск повреждений при движении магнитолы или частых вибрациях.

2. Периодическая проверка состояния проводов

Регулярно осматривайте провода антенны на наличие повреждений или износа. Если вы заметите трещины, обрывы или другие проблемы, замените провода немедленно. Это позволит избежать нестабильной работы антенны и возможных проблем с приемом сигнала.

Важно: Не забывайте отключать питание перед проверкой или заменой проводов!

3. Избегайте скручивания и перегибания проводов

Помимо регулярной проверки состояния, очень важно не скручивать или перегибать провода в местах подключения. Это может привести к обрыву проводов или их повреждению.

4. Запасной кабель

Для дополнительной защиты рекомендуется иметь запасной кабель антенны. Это позволит быстро заменить провод в случае необходимости и минимизировать время простоя.

Следуя этим рекомендациям, вы сможете обеспечить надежную и долговечную работу антенны на китайской магнитоле, при этом снизив риск повреждения проводов и проблем с приемом сигнала.

Окончательная проверка работоспособности

После подключения питания к антенне на китайской магнитоле, необходимо произвести окончательную проверку работоспособности устройства. В этом разделе мы рассмотрим несколько шагов, которые помогут убедиться, что все настроено и функционирует правильно.

Шаг 1: Убедитесь, что ваша магнитола включена и подключена к источнику питания. Проверьте, отображается ли на экране какая-либо активность, такая как логотип производителя или основное меню.

Шаг 2: Попробуйте использовать радио. Переключитесь на радио-режим и настройте на любую доступную станцию. Проверьте, есть ли звук и хорошее качество приема.

Шаг 3: Проверьте работоспособность других функций, таких как CD/DVD-проигрыватель, USB-порт, Bluetooth и AUX-вход. Подключите внешнее устройство и убедитесь, что звук воспроизводится и все функции работают без проблем.

Шаг 4: Проверьте работу GPS. Если ваша магнитола оснащена GPS-модулем, убедитесь, что он правильно подключен и показывает ваше текущее местоположение с помощью соответствующего приложения.

Шаг 5: Проверьте работу функции телефонии. Если ваша магнитола имеет функцию Bluetooth, попробуйте подключиться к своему мобильному телефону и произвести тестовый звонок. Убедитесь, что звук передается и принимается без проблем.

Если во время проверки вы обнаружите какие-либо проблемы, рекомендуется прочитать руководство пользователя, проверить соединения и настройки, и, если необходимо, обратиться к производителю или специалисту.
