Как проверить катушку зажигания на газели 4216 при помощи мультиметра — практические советы и инструкция по диагностике

Катушка зажигания — элемент системы зажигания автомобиля, отвечающий за формирование высоковольтного импульса, необходимого для инициирования горения топливовоздушной смеси в цилиндре двигателя. В случае неисправности катушки зажигания может возникнуть ряд проблем, от плохого запуска автомобиля до заметного снижения его мощности.

Для проверки катушки зажигания мультиметром на Газели 4216 необходимо иметь при себе сам мультиметр, а также знать основные этапы проверки. Важно помнить, что проверку катушки зажигания необходимо проводить при выключенном зажигании и обесточенной автомобильной электронной системе. Следуя указанным ниже инструкциям, вы сможете определить, исправна ли катушка зажигания или требуется ее замена.

Первый этап проверки катушки зажигания – измерение сопротивления. Для этого необходимо подключить мультиметр к катушке зажигания, следуя обозначенным на приборе указаниям. При измерении сопротивления катушки зажигания, важно учесть, что нормальное сопротивление может варьироваться в зависимости от модели автомобиля. Для Газели 4216 считается нормой сопротивление в пределах 0,6-0,8 ома.

Проверка катушки зажигания мультиметром на Газели 4216

Если возникают проблемы с зажиганием двигателя, то одной из возможных причин может быть неисправность катушки зажигания. Чтобы проверить ее работоспособность, можно воспользоваться мультиметром.

Вот как провести проверку катушки зажигания мультиметром на Газели 4216:

1. Подготовьте инструменты: мультиметр с функцией проверки сопротивления.
2. Проложите черный провод мультиметра к клемме масса или к металлической части двигателя.
3. Установите мультиметр на режим измерения сопротивления (омметр).
4. Отключите разъемы со всех высоковольтных проводов, подсоединенных к катушке зажигания.
5. Оцените показания мультиметра. Если указано бесконечное сопротивление (перегорела катушка), то катушку зажигания нужно заменить.

Обратите внимание, что для точности измерений рекомендуется провести несколько проверок, чтобы удостовериться в правильности результата.

Если вам необходимо заменить катушку зажигания на Газель 4216, обратитесь к сертифицированному специалисту или станции технического обслуживания автомобилей.

Проведение проверки катушки зажигания мультиметром на Газели 4216 регулярно поможет вам выявить возможные проблемы и предотвратить неполадки в работе системы зажигания автомобиля.

Катушка зажигания: что это такое?

Катушка зажигания состоит из следующих основных элементов:

• первичная обмотка – преобразует низковольтный ток в магнитное поле;
• вторичная обмотка – создает высокое напряжение (до 30 000 вольт), необходимое для инициирования зажигания;
• железные сердечники и магнитопроводящий каркас – обеспечивают концентрацию магнитного поля;
• высоковольтные провода – передают высокое напряжение от катушки зажигания к свечам зажигания.

Работа катушки зажигания происходит следующим образом:

1. При поступлении сигнала от электронного модуля управления двигателем (ЭБУ), первичная обмотка катушки зажигания снабжается током.
2. Проходя через первичную обмотку, ток заряжает магнитное поле внутри катушки.
3. Когда ток в первичной обмотке прекращается, магнитное поле коллапсирует и создает кратковременный электрический импульс во вторичной обмотке.
4. Этот импульс преобразуется в высокое напряжение, которое передается по высоковольтным проводам к свечам зажигания, инициируя сжигание топлива в цилиндрах двигателя.

Зачем проверять катушку зажигания мультиметром?

Проверка катушки зажигания мультиметром является важным этапом диагностики системы зажигания автомобиля. Неправильная работа катушки зажигания может привести к проблемам с зажиганием топлива и, как следствие, к ухудшению работы двигателя и снижению его мощности.

С помощью мультиметра можно проверить различные параметры катушки зажигания, такие как сопротивление первичной и вторичной обмоток, а также наличие короткого замыкания или обрывов в проводах. Это позволяет определить, исправна ли катушка и в каком состоянии находятся ее элементы.

Когда нужно проверить катушку зажигания Газели 4216?

Следует проверить катушку зажигания на Газели 4216 в следующих случаях:

1.	Признаки неисправности двигателя: рывки, пропуск зажигания, неравномерная работа двигателя, потеря мощности.
2.	При появлении ошибок или подсветки на приборной панели, указывающих на проблемы с зажиганием.
3.	При замене других элементов системы зажигания (свечей зажигания, проводов, катушки).
4.	В случае, если катушка имеет видимые повреждения (трещины, вмятины, коррозия).

Если вы обнаружите вышеупомянутые признаки или ситуации, то рекомендуется осуществить проверку катушки зажигания Газели 4216 с помощью мультиметра. Это позволит определить, исправна ли катушка и генерирует ли она необходимое напряжение, прежде чем принимать решение о ее замене или ремонте.

Инструменты для проверки катушки зажигания

Для проверки катушки зажигания на Газели 4216 вам понадобятся следующие инструменты:

• Мультиметр — универсальное электроизмерительное устройство, способное измерять напряжение, ток и сопротивление.
• Свечной ключ — инструмент, необходимый для снятия и установки свечей зажигания.
• Провод с крокодилами — позволяет подключать мультиметр к различным элементам автомобиля.

С помощью этих инструментов вы сможете провести проверку катушки зажигания на Газели 4216 и определить, работает она исправно или требует замены.

Шаги по проверке катушки зажигания Газели 4216 мультиметром

1. Перед началом проверки убедитесь, что автомобиль находится в выключенном состоянии и стоит на стояночном тормозе.

2. Откройте капот автомобиля и локализуйте катушку зажигания. Обычно она расположена на верхней части двигателя и имеет провода, подключенные к свечам зажигания.

3. Отсоедините провода от катушки зажигания, пометив их, чтобы затем правильно их подключить обратно.

4. Включите мультиметр в режим проверки сопротивления (омметр).

5. С помощью крокодиловых зажимов подключите мультиметр к катушке зажигания, соединив положительный провод с выходом для свечей зажигания, а отрицательный провод – с корпусом катушки.

6. Оцените результаты измерения мультиметра. Обычно, нормальное сопротивление катушки зажигания составляет около 7-15 кОм. Если сопротивление значительно отличается от указанного значения, катушка может требовать замены.

8. При необходимости замены катушки зажигания, закрепите новую катушку на месте старой и подключите провода в правильном порядке.

После проведения всех шагов проверки катушки зажигания Газели 4216 мультиметром, вы сможете определить, исправна ли катушка или она требует замены. Регулярная проверка и обслуживание системы зажигания позволят сохранить надежность работы автомобиля.

Проверка первичной обмотки катушки зажигания мультиметром

Катушка зажигания отвечает за передачу высокого напряжения от аккумулятора к свечам зажигания, что обеспечивает искру для запуска двигателя. Если автомобиль не заводится или работает неустойчиво, возможно, проблема с катушкой зажигания. Для выявления неисправности катушки зажигания можно использовать мультиметр и провести проверку первичной обмотки.

Для начала подготовьте мультиметр к измерениям. Установите его в режим измерения сопротивления (омметра) и выберите предел измерения, примерно равный сопротивлению первичной обмотки катушки зажигания, обычно от 0,5 до 1,5 Ом.

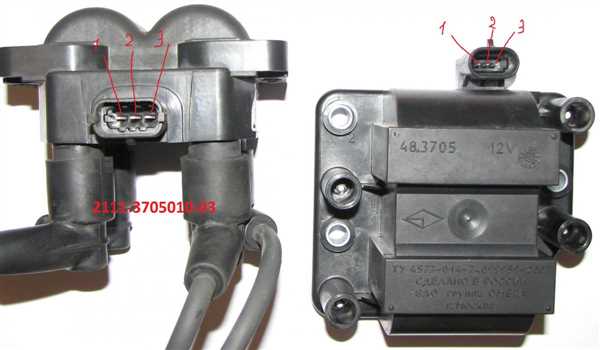

Первичная обмотка катушки зажигания находится между двумя контактами, к которым подключаются провода от аккумулятора и блока управления двигателем. Для проверки подключите одну щуп мультиметра к одному контакту катушки, а другую щуп – к другому контакту.

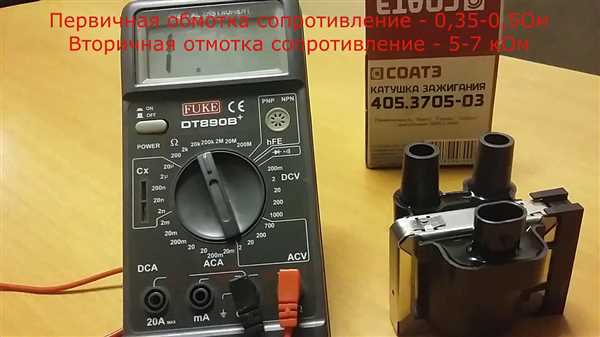

Сопротивление первичной обмотки катушки зажигания должно быть примерно равным значениям, указанным в технической документации производителя автомобиля. Если сопротивление значительно отличается от нормы, это может означать неисправность катушки зажигания и ее замену.

Важно: Перед проведением проверки рекомендуется отсоединить провод от аккумулятора, чтобы избежать возможности поражения электрическим током.

Если проверка первичной обмотки катушки зажигания не выявила неисправностей, возможно, проблема вызвана другими элементами системы зажигания или электрической системы автомобиля. В этом случае рекомендуется обратиться к специалисту для проведения диагностики и ремонта.

Проверка вторичной обмотки катушки зажигания мультиметром

Вторичная обмотка катушки зажигания отвечает за усиление напряжения, созданного первичной обмоткой, и передачу его к свечам зажигания. Если вторичная обмотка не функционирует должным образом, это может привести к проблемам с зажиганием двигателя и его работой.

Для проверки вторичной обмотки катушки зажигания мультиметром необходимо выполнить следующие шаги:

1. Отсоедините провода от катушки зажигания.
2. Установите мультиметр в режим измерения сопротивления (омметр).
3. Подключите один из щупов мультиметра к основанию катушки зажигания и другой щуп — к выходу для свечи зажигания.
4. Сравните показания мультиметра с нормальным диапазоном сопротивления для вторичной обмотки.

Если мультиметр показывает бесконечное сопротивление или очень высокое сопротивление, то это может означать, что вторичная обмотка катушки зажигания повреждена или оборвана, и катушку необходимо заменить. Если мультиметр показывает низкое сопротивление, то возможно, вторичная обмотка образует замыкание, и требуется ремонт или замена катушки зажигания.

Важно: перед проведением проверки катушки зажигания мультиметром, убедитесь, что двигатель выключен и остыл, чтобы избежать травм и обжигания.

Проверка сопротивления обмоток катушки зажигания мультиметром

Сопротивление обмоток катушки зажигания может указывать на ее исправность или неисправность. Для проведения данной проверки потребуется использовать мультиметр.

Вот шаги, которые нужно выполнить:

Необходимые инструменты

Перед началом проверки соберите необходимые инструменты:

• Мультиметр с функцией измерения сопротивления
• Отвертки (в зависимости от модели Газели)

Подготовка к проверке

Прежде всего, убедитесь, что двигатель Газели остановлен и остыл. Затем откройте капот и локализуйте катушку зажигания. Обычно она расположена рядом с свечами зажигания.

Проверка сопротивления катушки зажигания

Шаги по проверке сопротивления обмоток катушки зажигания:

1. Отсоедините электрический разъем от катушки зажигания.
2. Установите мультиметр в режим измерения сопротивления.
3. Определите номинальное сопротивление обмоток катушки зажигания, которое указано в технической документации или на самой катушке.
4. Сравните полученное значение с номинальным сопротивлением. Если значения разнятся, то катушка зажигания неисправна и требует замены.

Будьте внимательны и аккуратны при проверке катушки зажигания. Будьте уверены, что проводите проверку на холодном двигателе, чтобы избежать ожогов.

Если не уверены в своих навыках или не имеете опыта работы с автомобильными электрическими системами, рекомендуется обратиться к специалисту для проведения диагностики и ремонта.

Проверка изоляции катушки зажигания мультиметром

Для проведения проверки изоляции катушки зажигания потребуется использовать мультиметр с функцией измерения сопротивления. Вам понадобится также провода для подключения мультиметра к катушке зажигания.

Шаги для проведения проверки изоляции катушки зажигания мультиметром:

1. Отключите провода от катушки зажигания.
2. Подключите один контакт мультиметра к клемме с тем же цветом, с которой ранее был отключен провод.
3. Подключите другой контакт мультиметра к корпусу катушки зажигания.
4. Установите мультиметр в режим измерения сопротивления (Ом).
5. Проведите измерение сопротивления между контактами мультиметра.
6. Нормальное сопротивление для катушки зажигания составляет около 6-10 кОм, в зависимости от модели автомобиля.
7. Если измеренное сопротивление значительно отличается от нормы или если мультиметр показывает значение 1, это указывает на пробои или короткие замыкания в изоляции катушки зажигания. В этом случае необходима замена катушки.

Проверка изоляции катушки зажигания мультиметром помогает предотвратить проблемы с системой зажигания и обеспечить нормальную работу двигателя Газели 4216. Регулярная провека изоляции катушки является важным элементом технического обслуживания автомобиля.

Как распознать неисправности катушки зажигания мультиметром

Признаки возможных неисправностей

Перед проверкой катушки зажигания мультиметром необходимо ознакомиться с признаками возможных неисправностей:

• Потеря мощности двигателя
• Повышенный расход топлива
• Трудности при запуске двигателя
• Нестабильная работа двигателя на холостом ходу
• Появление ошибок в электронной системе управления автомобилем

Проверка катушки зажигания мультиметром

Для проверки катушки зажигания мультиметром выполните следующие шаги:

1. Отсоедините разъем, который подключает катушку зажигания к электронной системе управления автомобилем. Обратите внимание на порядок проводов, чтобы в future установить их правильно.
2. Установите мультиметр в режим измерения сопротивления.
3. Если сопротивление обмотки катушки зажигания отличается от нормы, то катушка может быть повреждена и требовать замены.
4. Повторите эту процедуру для каждой катушки зажигания.

Если в результате проверки катушки зажигания мультиметром было обнаружено, что сопротивление катушки не соответствует норме, то необходимо заменить неисправную катушку на новую.

Помните, что перед проведением проверок и замены катушки зажигания, рекомендуется ознакомиться с руководством по эксплуатации вашего автомобиля или обратиться к профессионалам для выполнения данной процедуры.

Что делать, если катушка зажигания Газели 4216 исправна?

Если при проверке мультиметром катушка зажигания Газели 4216 оказалась исправной, это означает, что с ней все в порядке и не требуется ее замена. Однако, причина проблем с зажиганием может быть связана с другими элементами системы зажигания.

Для дальнейшей диагностики и решения проблемы рекомендуется проверить следующие компоненты:

• Свечи зажигания: проверьте их на наличие нагара, износа электродов или повреждений изолятора. При необходимости замените свечи.
• Кабельные соединения: проверьте состояние и надежность соединений кабелей с катушкой зажигания, свечами и другими элементами системы зажигания. Убедитесь, что провода не обгорели, не повреждены или не окислились.
• Датчики и датчик положения коленвала: проверьте работу датчиков, их подключение и целостность проводов.
• Блок управления двигателем: в случае, если все вышеперечисленные компоненты находятся в исправном состоянии, проблема может быть связана с блоком управления двигателем. Для его диагностики и ремонта рекомендуется обратиться к специалисту или автосервису.

В любом случае, если вы не обладаете достаточными знаниями и опытом, лучше обратиться к профессионалам, чтобы избежать возможных ошибок и повреждений автомобиля.

Как заменить катушку зажигания Газели 4216

Для замены катушки зажигания Газели 4216 следуйте следующим шагам:

1. Отключите проводку от аккумулятора, чтобы предотвратить возможную короткую связь.
2. Найдите расположение катушки зажигания Газели 4216. Обычно она расположена на верхней части двигателя и имеет подключение к свечам зажигания.
3. Отсоедините провода, соединяющие катушку зажигания с свечами. Просто потяните их, чтобы разъединить их.
4. Отключите электрический разъем, подключающий катушку зажигания к основной проводке автомобиля. Обычно он просто нажимается и может быть легко отсоединен.
5. Снимите крепежные винты, крепящие катушку зажигания к двигателю. Обычно винты крепления находятся на верхней части катушки.
6. Установите новую катушку зажигания на место, затянув крепежные винты. Удостоверьтесь, что она надежно закреплена.
7. Подключите электрический разъем к новой катушке зажигания, убедившись, что он нажат до конца.
8. Подсоедините провода к свечам зажигания, убедившись, что они тщательно прилегают.
9. Подключите проводку аккумулятора обратно к автомобилю.

После выполнения всех этих шагов катушка зажигания Газели 4216 будет заменена и готова к работе. Рекомендуется проверить работу двигателя и убедиться, что проблема с искрой решена.
