Как правильно установить и настроить шестеренчатую дворниковую схему на автомобиле ВАЗ 2109 — подробная инструкция и полезные советы

Дворники – это специальные устройства, предназначенные для очистки стекол автомобиля от снега, льда или дождевых капель. Они обеспечивают хорошую видимость водителю во время дождя или сильной снегопада. ВАЗ 2109, популярная модель отечественного автопроизводителя, также оснащается дворниками, которые имеют свою схему работы. Разберем, как устроены дворники на ВАЗ 2109 и каков их принцип работы.

Все дворники на ВАЗ 2109 управляются водителем с помощью специального рычага на рулевой колонке. Рычаг дворников имеет несколько положений: Стоп, Одиночные движения, Нормальная скорость и Высокая скорость. В положении Стоп дворники не работают, а в положениях Одиночные движения, Нормальная скорость и Высокая скорость включаются дворники и начинают свою работу.

Схема работы дворников на ВАЗ 2109 достаточно проста. При включении дворников с помощью рычага на рулевой колонке происходит включение электромагнитного реле, которое находится в моторном отсеке автомобиля. Реле передает напряжение на двигатель дворников, которые начинают механическое движение.

Двигатель дворников на ВАЗ 2109 представляет собой маломощный электродвигатель, который через механизм передает свое движение на щетки дворников. Щетки, в свою очередь, очищают стекла от осадков. ВАЗ 2109 оснащена двумя дворниками – один на переднем стекле и один на заднем стекле автомобиля.

Схема дворников ВАЗ 2109

ВАЗ 2109 оснащен электрическими дворниками, которые обеспечивают очистку лобового стекла от осадков во время движения. Система дворников состоит из нескольких компонентов, каждый из которых отвечает за определенную функцию.

Основные компоненты системы дворников:

1. Мотор дворников: отвечает за привод дворников и их движение по лобовому стеклу. Мотор управляется электрическим сигналом, который поступает от переключателя на панели приборов.

2. Переключатель: позволяет водителю включать и управлять работой дворников. Переключатель имеет несколько режимов работы, включая режимы непрерывной работы и интервальной работы дворников.

3. Рычаги дворников: позволяют контролировать положение дворников на лобовом стекле. Водитель может устанавливать их в нужное положение, чтобы обеспечить оптимальную очистку и видимость при движении.

Принцип работы дворников:

При включении дворников с помощью переключателя на панели приборов, электрический сигнал поступает на мотор дворников. Мотор приводит дворники в движение, заставляя их перемещаться по лобовому стеклу.

Под воздействием движения дворников, резиновые лопасти, которые прикреплены к дворникам, скользят по поверхности стекла и удаляют осадки (дождь, снег, грязь и пр.) с его поверхности.

В режиме непрерывной работы дворников, они двигаются в непрерывном режиме с постоянной скоростью. В режиме интервальной работы дворников, между их движением появляются паузы, что позволяет экономить электроэнергию и повышает эффективность очистки.

Водитель может изменить скорость дворников с помощью переключателя на панели приборов, чтобы адаптировать работу дворников под текущие погодные условия и интенсивность осадков.

Основные компоненты дворников ВАЗ 2109

Штатные дворники на автомобиле ВАЗ 2109 состоят из нескольких основных компонентов, которые обеспечивают их надежную и эффективную работу.

Стеклоочиститель

Стеклоочиститель представляет собой основной исполнительный механизм дворников. Он состоит из двух основных элементов — руки дворника и резиновой щетки.

Рука дворника крепится к ветровому стеклу и осуществляет движение щетки вдоль поверхности стекла. Она приводится в действие электрическим двигателем, который находится под капотом автомобиля.

Резиновая щетка предназначена для удаления влаги, грязи и других загрязнений с поверхности стекла. Она прижимается к стеклу с помощью специального механизма и вращается во время работы дворников.

Механизм омывателя

На ВАЗ 2109 также установлен механизм омывателя, который предназначен для опрыскивания стекла водой или моющим раствором. Он состоит из резервуара с жидкостью, насоса и форсунок.

Резервуар с жидкостью расположен в багажнике или в моторном отсеке автомобиля. Насос отвечает за подачу жидкости к форсункам, которые расположены на руке дворника. При необходимости включается кнопкой на панели приборов.

Все эти компоненты взаимодействуют друг с другом и обеспечивают надежную работу дворников на автомобиле ВАЗ 2109. Регулярное обслуживание и замена изношенных деталей позволят поддерживать высокую эффективность работы дворников и обеспечить хороший обзор во время дождя или снегопада.

Принцип работы дворников на ВАЗ 2109

Дворники на ВАЗ 2109 осуществляют очистку лобового стекла от осадков, обеспечивая хорошую обзорность водителю. Работа дворников осуществляется по принципу движения механизма по определенной траектории, которая обеспечивает равномерное удаление осадков с поверхности стекла.

Элементы системы дворников

• Ветровые стеклоочистители. Они представляют собой рычаги с резиновыми скребками, которые прикрепляются к опорам на капоте автомобиля. Ветровые стеклоочистители осуществляют механическое удаление воды и грязи с поверхности стекла.
• Электродвигатель. Он отвечает за движение ветровых стеклоочистителей. Электродвигатель преобразует электрическую энергию из сети автомобиля в механическую энергию, запуская механизм дворников.
• Реле системы дворников. Реле контролирует работу дворников, принимая сигналы от переключателя на рулевой колонке. Оно определяет скорость и режим работы дворников: медленный, быстрый или интервальный.
• Провода и предохранители. Это необходимые элементы, которые обеспечивают передачу электрического сигнала от реле до электродвигателя и защищают систему дворников от перегрузок и коротких замыканий.

Принцип работы

При включении системы дворников реле получает сигнал от переключателя и активирует электродвигатель. Электродвигатель начинает вращаться, передвигая ветровые стеклоочистители вдоль стекла. Рычаги с резиновыми скребками осуществляют движение по определенной траектории, обеспечивая удаление осадков.

Для изменения скорости движения дворников или переключения режима работы водитель использует переключатель на рулевой колонке. Переключатель передает сигнал реле, которое изменяет скорость электродвигателя или режим работы по заданию водителя.

Система дворников обладает высокой надежностью и обеспечивает эффективную работу при любых погодных условиях. Регулярная проверка и обслуживание системы дворников позволяют сохранить ее работоспособность на протяжении всего срока эксплуатации автомобиля.

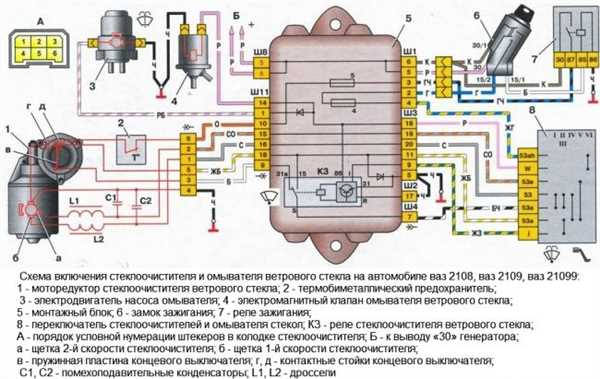

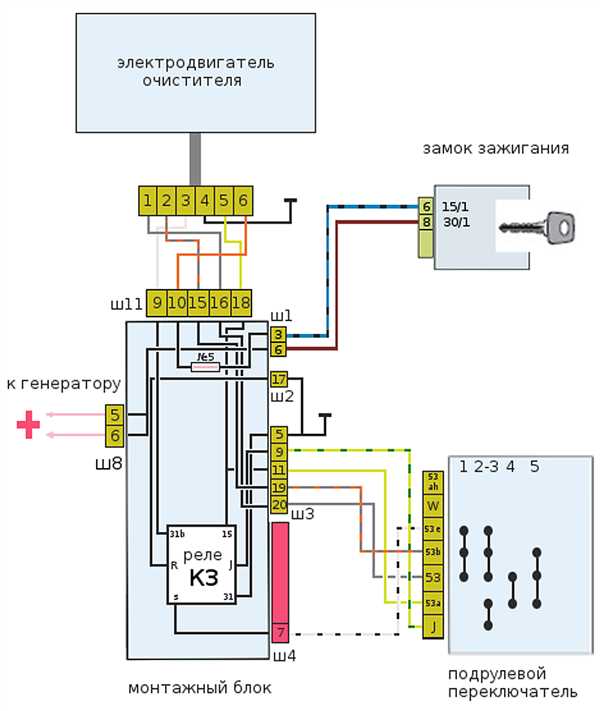

Схема подключения дворников ВАЗ 2109

Элементы схемы подключения дворников ВАЗ 2109:

• Переключатель скорости дворников
• Реле работы дворников
• Проводка
• Дворниковые моторы
• Специальное крепление для дворников

Переключатель скорости дворников располагается на панели приборов и позволяет установить требуемую скорость работы дворников — низкую, среднюю или высокую. В зависимости от положения переключателя, на реле работы дворников подается соответствующий сигнал.

Реле работы дворников является основным управляющим элементом, который поступающий сигнал от переключателя скорости дворников и с помощью проводки передает команду дворниковым моторам. В результате, дворники начинают работу соответствующей скоростью.

Проводка соединяет все элементы схемы, что позволяет им работать вместе. Важно следить за целостностью проводки и отсутствием коррозии на контактах, так как любая неисправность может привести к неполадкам в работе дворников.

Дворниковые моторы устанавливаются в специальное крепление, которое с помощью проволоки крепится на стекло автомобиля. Они приводят в движение дворники и обеспечивают очистку стекла от влаги и грязи при работе дворников.

Установка и регулировка дворников ВАЗ 2109

Установка и регулировка дворников на ВАЗ 2109 относительно простая процедура, которую можно выполнить самостоятельно. Важно помнить, что правильная работа дворников особенно важна для безопасного вождения в дождливую погоду.

Шаг 1: Проверка состояния дворников

Перед установкой или регулировкой дворников необходимо убедиться в их исправности. Проверьте резиновые полоски дворников на наличие повреждений или износа. Если полоски повреждены, рекомендуется их заменить перед продолжением процесса.

Шаг 2: Установка дворников

Для установки дворников ВАЗ 2109 следует:

1. Откинуть ветровое стекло на капот автомобиля, чтобы получить доступ к механизму дворников.
2. Отсоединить старые дворники от механизма, открыв крышку механизма и отжав крючки, удерживающие старые дворники. Пройдитесь по стеклу, чтобы убедиться, что полностью отсоединились оба старых дворника.
3. Установить новые дворники на место, проделав все действия в обратном порядке. Убедитесь, что новые дворники правильно зацепляются крючками и прочно держатся на месте.

Шаг 3: Регулировка дворников

После установки дворников ВАЗ 2109 потребуется регулировка для обеспечения оптимальной работы:

1. Убедитесь, что дворники находятся в выключенном положении.
2. Включите зажигание, но не запускайте двигатель. Это позволит управлять механизмом дворников без ненужных движений стеклоочистителей.
3. Проверьте, что дворники корректно охватывают всю видимую область водительского окна. Они должны полностью перемещаться по стеклу без заеданий или пропусков.
4. Если дворник не достигает нужной области, может потребоваться регулировка плечевого сочленения. В этом случае, используя инструмент, ослабьте гайки плечевого сочленения, переместите дворник в нужное положение и затяните гайки снова.
5. Проверьте движение дворников еще раз, убедившись, что они корректно очищают стекло и возвращаются в исходное положение после окончания работы.

После завершения установки и регулировки дворников ВАЗ 2109 протестируйте их в реальных условиях – убедитесь, что все функционирует должным образом и в случае необходимости внесите дополнительные корректировки.

Отличия механических и электрических дворников ВАЗ 2109

Механические дворники на ВАЗ 2109 представляют собой систему, в которой дворники приводятся в движение с помощью ручки, которую водитель включает салоне автомобиля. Это классический и простой вариант, который требует физического усилия от водителя для активации дворников и регулирования их скорости.

Электрические дворники на ВАЗ 2109 работают по другому принципу. Они управляются электрической системой, которая включается с помощью кнопки на приборной панели. Водитель может выбрать одну из нескольких скоростей работы дворников, а также включить режим интервал, при котором они будут работать с перерывами.

Отличительной чертой электрических дворников является их автоматическое отключение при включении заднего хода. Это обеспечивает безопасность и предотвращает возможность повреждения дворников или стекла.

Таким образом, механические и электрические дворники на ВАЗ 2109 имеют свои особенности и преимущества. Выбор между ними зависит от личных предпочтений водителя и комфорта, которые они могут предоставить.

Почему важно правильно установить дворники на ВАЗ 2109

Правильно установленные дворники обеспечивают эффективную очистку стекла от воды, снега и грязи. Они помогают предотвратить запотевание стекла и накопление влаги, что позволяет водителю видеть дорогу ясно и четко. Это особенно важно во время дождя, снегопада или на грязных дорогах, когда видимость может быть сильно ограничена.

Неправильно установленные дворники могут привести к неравномерному очищению стекла или полному отсутствию его очистки в некоторых областях. Это может существенно ухудшить видимость и увеличить риск дорожно-транспортного происшествия. Бесперебойная работа дворников особенно важна при движении с высокой скоростью или в условиях плохой видимости.

Правильная установка дворников также гарантирует их надежную фиксацию и защиту от случайного снятия. Хорошо закрепленные дворники не будут двигаться или отрываться даже при сильных порывах ветра или на большой скорости, что обеспечивает более долгий срок службы и эффективную работу.

Важно помнить, что установка дворников на ВАЗ 2109 должна быть выполнена согласно рекомендациям производителя и с использованием подходящих крепежных элементов. Неправильная установка или использование негодных компонентов может привести к неадекватной работе дворников или их повреждению.

Типичные неисправности дворников ВАЗ 2109

ВАЗ 2109 оснащена системой дворников, которая отвечает за очищение лобового стекла от влаги и грязи. Несмотря на их относительную простоту, дворники ВАЗ 2109 могут столкнуться с различными неисправностями, которые могут повлиять на их эффективность и безопасность вождения.

1. Перебои в работе дворников

Одной из самых распространенных проблем с дворниками ВАЗ 2109 являются периодические перебои в их работе. Это может проявляться в форме нестабильности скорости дворников, их застревания в определенном положении или неравномерного очищения стекла.

Основными причинами перебоев в работе дворников могут быть:

Причина	Что проверить	Возможное решение
Плохое соединение в проводах	Проверьте провода на наличие повреждений и сильную коррозию, особенно в местах соединений	Очистите соединения и замените поврежденные провода
Слабый мотор дворников	Проверьте состояние мотора дворников, убедитесь, что он работает достаточно эффективно	Замените мотор дворников, если необходимо
Поломка/износ щеток дворников	Проверьте состояние щеток дворников, убедитесь, что они надежно прилегают к стеклу и не изношены	Замените щетки дворников при необходимости

2. Шум и вибрация при работе дворников

Еще одной распространенной проблемой дворников ВАЗ 2109 является появление шума и вибрации при их работе. Это может быть вызвано несколькими факторами, включая:

• Плохое крепление дворников к каркасу;
• Износ механизма дворников;
• Повреждение мотора дворников;

Для устранения шума и вибрации при работе дворников рекомендуется:

• Проверить крепление дворников к каркасу и исправить, если требуется;
• Заменить изношенные детали механизма дворников;
• При необходимости заменить мотор дворников.

Если проблема не исчезает после выполнения указанных мероприятий, рекомендуется обратиться к специалисту для более подробной диагностики и ремонта.

Ремонт и замена дворников на ВАЗ 2109

Перед ремонтом или заменой следует внимательно изучить схему работы дворников на ВАЗ 2109. Основные элементы системы включают в себя дворниковые моторчики, реле, панель управления и саму щетку дворника. Правильное понимание принципа работы системы позволит эффективно провести ремонт или замену.

Во время ремонта дворников рекомендуется проверить состояние моторчиков и реле. Если моторчики изделяют странные звуки или не работают вовсе, то возможно потребуется их замена. Реле также может выйти из строя из-за износа или коррозии. Проверьте его работу и при необходимости замените.

Замена дворников на ВАЗ 2109 может потребоваться, если щетки износились или стали неэффективными. При выборе новых щеток обращайте внимание на качество и подходящий размер для вашего автомобиля. Раскройте капот и отверните крепления старых щеток, а затем снимите их. Установите новые щетки и убедитесь, что они надежно закреплены.

Важно также правильно настроить дворники после их замены или ремонта. Убедитесь, что они перемещаются свободно и плотно прилегают к стеклу. При необходимости отрегулируйте их положение с помощью панели управления.

В ситуациях, когда ремонт или замена дворников на ВАЗ 2109 вызывают затруднения, рекомендуется обратиться к специалистам. Они смогут быстро и профессионально выполнить все необходимые работы, гарантируя правильное функционирование дворников и безопасность на дороге.

Преимущества ремонта и замены дворников на ВАЗ 2109:
Повышение безопасности и комфорта водителя и пассажиров
Улучшение видимости на дороге в любых погодных условиях
Предотвращение повреждений стекла и кузова автомобиля

Как выбрать подходящие дворники для ВАЗ 2109

Для эффективной работы дворников на ВАЗ 2109 необходимо выбрать подходящие по размеру и качеству лезвия. Важно помнить, что качественные дворники обеспечивают максимальную видимость и безопасность при вождении в дождливую или снежную погоду.

Перед выбором дворников рекомендуется измерить длину обоих лезвий стеклоочистителей и сравнить их с рекомендованными производителем параметрами. Отличия в размере могут негативно сказаться на работе дворников и оставить следы на стекле автомобиля.

Также стоит обратить внимание на качество материала лезвий. Лучшие дворники обычно изготавливаются из резины высокого качества, которая хорошо приспособлена к удалению воды и грязи с поверхности стекла. Такие лезвия обладают долгим сроком службы и не оставляют полос и разводов.

Также стоит обратить внимание на конструкцию и систему крепления дворников. Некачественные крепления могут привести к неправильной работе дворников или даже их падению во время движения. Поэтому рекомендуется выбирать дворники с надежными креплениями, которые обеспечивают их стабильное положение на стекле.

Не стоит забывать и о сезонной замене дворников. В зимний период рекомендуется использовать специальные зимние дворники, обладающие особыми характеристиками для борьбы со снегом и наледью. В летний период также следует учесть возможность использования дворников специально предназначенных для удаления насекомых и пыли с поверхности стекла.

Выбор подходящих дворников для ВАЗ 2109 играет значительную роль в поддержании безопасной езды. Следуя рекомендациям производителя и учитывая особенности сезона, можно подобрать оптимальные дворники, которые будут обеспечивать максимально чистое и ясное стекло автомобиля.

Особенности эксплуатации дворников на ВАЗ 2109 в разных условиях

Принцип работы дворников на ВАЗ 2109 заключается в перемещении дворниковых лопастей по поверхности стекла с помощью электродвигателя и механизма рычажной передачи. Это обеспечивает равномерное и эффективное очищение стекла от осадков.

Особенности работы дворников на ВАЗ 2109 в разных условиях:

Дождливая погода: В условиях дождя дворники на ВАЗ 2109 должны быть настроены на оптимальную скорость работы, чтобы удалить воду с поверхности стекла, не оставляя разводов. Важно поддерживать в исправном состоянии резиновые лопасти дворников для обеспечения достаточного соприкосновения с мокрой поверхностью.

Снежная погода: При снегопаде дворники на ВАЗ 2109 должны быть установлены на максимальную скорость, чтобы удалить снег с ветрового стекла. Здесь также важно следить за состоянием резиновых лопастей, чтобы они были способны отодвигать снег и не перекатывать его по стеклу, создавая заслоны.

При низкой температуре: В холодную погоду эффективность работы дворников на ВАЗ 2109 снижается из-за замерзания осадков на стекле. Водителю следует следить за тем, чтобы стекло не замерзло, и провести необходимую предварительную обработку поверхности стекла антизамерзающими препаратами.

Регулярное обслуживание и проверка работоспособности дворников на ВАЗ 2109 является неотъемлемой частью общего ухода за автомобилем. Это гарантирует, что дворники будут надежно работать в различных погодных условиях и обеспечат хороший обзор дороги.

Влияние неисправных дворников на безопасность вождения

Одна из основных проблем, связанных с неисправными дворниками, это ухудшение обзорности водителя. Если резиновые полосы дворников изношены, треснуты или их крепления слабы, они не смогут эффективно очищать лобовое стекло от влаги или грязи. В результате, водитель может столкнуться с затруднениями при виде дорожного движения, что может привести к авариям.

Кроме того, неисправные дворники могут повредить лобовое стекло автомобиля. Неравномерное распределение давления при движении дворников может вызвать появление острых краев на стекле. Это может привести к его повреждению, трещине или разбитию, что создаст дополнительные проблемы для водителя.

Также следует отметить, что неисправные дворники могут негативно повлиять на эффективность работы омывателя. Если полосы дворников изношены или повреждены, они не смогут равномерно распределять воду по стеклу. В результате, омыватель может не справиться с задачей очистки стекла, что сделает видимость на дороге плохой.

Необходимо регулярно проверять и поддерживать исправность дворников на ВАЗ 2109. При обнаружении признаков износа или повреждений следует незамедлительно заменить полосы дворников или их крепления, чтобы обеспечить безопасность вождения и сохранность лобового стекла.

Помните, что хорошая видимость на дороге — один из ключевых факторов безопасного вождения. Поддерживайте в исправности дворники и не допускайте их неисправности!
