Как правильно подключить противотуманные фары на автомобиле Нива 2121 с использованием реле и кнопки — подробная схема и инструкция

Противотуманные фары – важный элемент безопасности на дороге, особенно в условиях плохой видимости. Они значительно улучшают видимость и помогают водителю лучше ориентироваться на дороге. Но как правильно подключить их на автомобиле Нива 2121?

Один из наиболее эффективных способов подключения противотуманных фар на Ниве 2121 – это через использование реле и специальной кнопки. Реле позволяет управлять электрическим током, который поступает на фары, а также защищает электрическую сеть автомобиля от перегрузок.

Для начала, необходимо выбрать подходящее реле для подключения противотуманных фар. Реле должно соответствовать характеристикам фар, а также иметь достаточную нагрузочную способность. Затем, нужно подключить реле к аккумулятору автомобиля, используя провод сечением не менее 1,5 мм2. Кроме того, следует установить предохранитель на провод, подключенный к положительному полюсу аккумулятора, чтобы обезопасить электросистему от возможной перегрузки.

Как подключить противотуманные фары

Подключение противотуманных фар на Ниве 2121 может быть осуществлено с использованием реле и кнопки. Для этого потребуется провести несколько простых шагов.

1. Подготовьте необходимые материалы: противотуманные фары, реле, провода, кнопку, а также инструменты для работы (отвертка, кусачки и т.д.).

2. Установите противотуманные фары на переднюю часть автомобиля согласно инструкции производителя. Обычно они устанавливаются в специальные отверстия в бампере или решетке.

3. Проведите провода от противотуманных фар до места установки реле. Реле должно быть установлено вблизи аккумулятора или в другом удобном месте.

4. Подключите провода от противотуманных фар к выходам на реле. Обычно на реле есть разъемы для подключения проводов (+ и -).

5. Подключите провод от кнопки к входу на реле. Этот провод будет использоваться для включения и выключения противотуманных фар.

6. Проведите провод от выхода на реле к плюсовому полю аккумулятора. Этот провод будет использоваться для питания реле.

7. Закрепите провода так, чтобы они не были подвержены повреждениям или короткому замыканию.

Реле	Провода от фар	Провода от кнопки
1. Клемма +12V	1. Клемма +12V	1. Кнопка Включение/выключение
2. Клемма Выход	2. Клемма Противотуманные фары	—
3. Клемма Питание	—	—

В результате правильного подключения противотуманных фар через реле и кнопку, вы сможете управлять их работой независимо от других фар автомобиля. Такое подключение обеспечивает более надежную работу системы и защиту от перегрузок.

Инструкция по подключению противотуманных фар на Ниве 2121

Противотуманные фары предназначены для обеспечения хорошей видимости дороги в условиях тумана, снега или дождя. Если у вас есть желание установить противотуманные фары на вашу Ниву 2121, следуйте этой простой инструкции:

1. Первым делом, необходимо подготовить все необходимые инструменты и материалы, а именно: противотуманные фары, реле, кнопку, соединительные провода, клеммы и отвертку.
2. Выберите место для установки кнопки, которая будет использоваться для включения и выключения противотуманных фар. Обычно ее устанавливают на щите приборов или на панели приборов.
3. Следующий шаг — установка реле. Реле следует устанавливать в моторный отсек, находящийся рядом со стеклом пассажирского отсека. Убедитесь, что реле надежно закреплено.
4. Следующий шаг — подключение проводов. Для этого сначала нужно подключить провода от противотуманных фар к соответствующим клеммам реле. Затем подключите кабель от аккумулятора к клемме реле контакт 30.
5. Подключите провод от кнопки к клемме реле контакт 86. Клемма контакт 85 должна быть соединена с минусом аккумулятора, а клемма контакт 87 — соединена с противотуманными фарами.
6. Проверьте правильность подключения проводов и надежность закрепления всех компонентов.
7. После этого, установите противотуманные фары на вашу Ниву 2121, используя крепежные элементы, предоставленные с ними.
8. Проверьте работу фар, включив их с помощью установленной кнопки. Убедитесь, что фары включаются и выключаются нормально.

Важно помнить, что данная инструкция предназначена исключительно для информационных целей. Подключение электрооборудования является серьезной задачей, поэтому доверьте его профессионалам, если у вас есть сомнения.

Выбор подключения: через реле или без

Подключение противотуманных фар на Ниве 2121 может быть выполнено двумя способами: через реле или без его использования. Каждый из этих вариантов имеет свои преимущества и недостатки, которые следует учитывать при выборе.

Подключение через реле

Одним из самых распространенных способов подключения противотуманных фар на Ниве 2121 является использование реле. Реле позволяет отделить управление фарами от основной электрической цепи автомобиля и защищает проводку от перегрева и перегрузок. В этом случае выключателем фар служит кнопка, а реле осуществляет управление подачей питания на фары.

Основные преимущества подключения через реле:

• Защита проводки автомобиля от перегрузок и перегрева;
• Удобство использования — фары включаются и выключаются с помощью отдельной кнопки;
• Возможность установки дополнительных переключателей и регуляторов яркости.

Однако следует учитывать, что использование реле требует дополнительной проводки и установки комплектующих. Также, если реле выйдет из строя, противотуманные фары могут перестать работать полностью.

Подключение без реле

Альтернативным вариантом подключения противотуманных фар на Ниве 2121 является подключение без использования реле. В этом случае фары прямо подключаются к основной электрической цепи автомобиля через выключатель.

Преимущества подключения без использования реле:

• Простота установки — нет необходимости в дополнительной проводке и установке реле;
• Отсутствие риска выхода из строя реле;
• Низкая стоимость.

Однако следует учитывать, что при подключении без реле проводка автомобиля может быть более подвержена перегреву и перегрузкам. Также отсутствует возможность управления подачей питания на фары с помощью отдельной кнопки или установки дополнительных комплектующих.

При выборе подключения противотуманных фар на Ниве 2121 через реле или без него, следует учитывать свои предпочтения и возможности, а также обеспечивать правильную установку и качественную проводку, чтобы обеспечить безопасность и эффективность работы фар.

Описание реле и его роли в подключении фар

Роль реле в подключении противотуманных фар:

1. Защита изначальных проводов от перегорания и повреждений: Реле позволяет устанавливать дополнительные фары без проблем в существующей электрической системе автомобиля. Оно предотвращает перегрузку проводов, избегая повреждений и коротких замыканий.
2. Управление включением и выключением фар: Реле обеспечивает возможность управлять противотуманными фарами с помощью дополнительной кнопки или переключателя, что позволяет водителю самостоятельно выбирать момент их использования.
3. Создание дополнительного преобразовательного контура: Противотуманные фары требуют большой мощности для работы, и их прямое подключение к основной электрической системе автомобиля может вызвать проблемы с электрическими цепями. Реле позволяет подключить фары через дополнительный преобразовательный контур, который обеспечит надежное и стабильное питание для фар.

Важно помнить: При подключении противотуманных фар через реле и кнопку на Ниве 2121 необходимо грамотно организовать электрическую систему и следовать рекомендациям производителя. Это позволит избежать потенциальных проблем и обеспечить безопасное и надежное функционирование дополнительных фар во время плохой видимости или ночных поездок.

Подготовка к подключению фар

Перед тем, как приступить к подключению противотуманных фар на Ниве 2121, необходимо выполнить несколько шагов подготовки.

1. Проверка комплектации

Убедитесь, что в комплекте присутствуют все необходимые детали для подключения: противотуманные фары, реле, кнопка, провода и клеммы.

2. Выбор места установки

Определите оптимальное место для установки фар. Обычно они устанавливаются в бампере или передней части кузова. Учитывайте, что угол наклона фар должен быть регулируемым.

3. Покупка дополнительных компонентов

При необходимости приобретите дополнительные компоненты, такие как кабельные стяжки, изолента и разъемы, чтобы обеспечить надежное и безопасное подключение.

4. Изучение электрической схемы

Ознакомьтесь с электрической схемой вашего автомобиля и идентифицируйте необходимые провода для подключения противотуманных фар. Обратите внимание на цвета проводов и их функции.

5. Проверка батареи

Убедитесь, что у вас есть достаточно заряженная батарея, так как подключение фар может потребовать значительного энергопотребления.

После выполнения всех этих шагов вы будете готовы приступить к подключению противотуманных фар через реле и кнопку на Ниве 2121.

Выбор места установки кнопки для включения фар

Правильное место установки кнопки для включения противотуманных фар на Ниве 2121 очень важно. Необходимо выбрать место, которое будет удобным для водителя и не будет мешать вождению.

Прежде всего, следует выбрать место, которое будет находиться на расстоянии пальца водителя от руля. Это позволит водителю включать противотуманные фары без отвлечения от управления автомобилем. Рекомендуется выбирать место под рулевой колонкой или на рулевой приборной панели.

Важно учитывать, чтобы кнопка была достаточно просторной и имела удобную форму для нажатия. Не рекомендуется выбирать место для установки кнопки, которое будет затруднять ее использование, например, если оно будет слишком маленьким или расположено в труднодоступном месте.

Еще одним важным моментом является видимость кнопки для водителя. Рекомендуется выбирать место, где кнопка будет хорошо видна даже при условиях низкой освещенности. Это позволит водителю быстро и без труда найти кнопку для включения противотуманных фар.

Примеры мест для установки кнопки:

• Под рулем, рядом с рычагом переключения передач;
• На рулевой приборной панели, рядом с кнопкой аварийной сигнализации;
• В верхней части центральной консоли, рядом с кнопками управления стеклоподъемниками.

Выбирая место для установки кнопки, не забывайте учитывать свои предпочтения, особенности автомобиля и уровень своего комфорта за рулем. Основной критерий — это удобство использования и безопасность вождения.

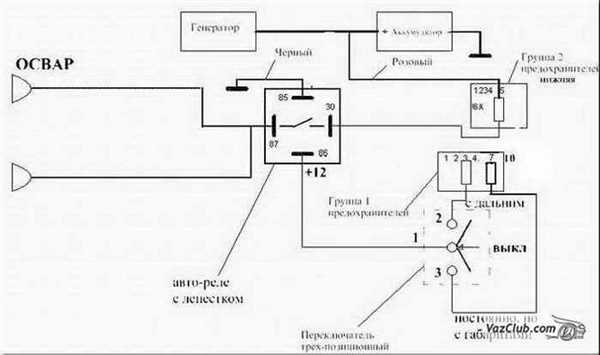

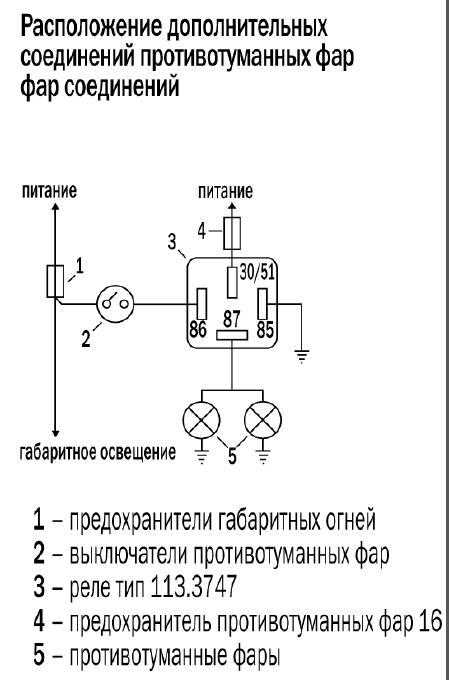

Подключение проводов фар к реле и кнопке

Для правильного подключения противотуманных фар через реле и кнопку на Ниве 2121 необходимо следовать определенной последовательности.

Первым шагом является подключение провода питания к реле. Этот провод обычно имеет красную изоляцию и подключается к плюсовому полю аккумулятора. Затем, через предохранитель, этот провод подключается к контакту 30 реле.

Основные фары Нивы 2121 подключаются с помощью двух проводов — черного и желтого цвета. Черный провод отрицательного полюса фар должен быть подключен к заземленному контакту автомобиля. Желтый провод положительного полюса фар подключается к контакту 87 реле.

Чтобы управлять противотуманными фарами с помощью кнопки, необходимо подключить провод от блока кнопок, обычно имеющий цвет вариатора или желтый цвет, к контакту 85 реле.

Следующим шагом является подключение второго провода от кнопки к заземленному контакту автомобиля.

После того, как провода правильно подсоединены, можно проверить работоспособность противотуманных фар. При нажатии на кнопку должно происходить замыкание контактов в реле, что приведет к включению подключенных фар.

Важно помнить о правильной изоляции проводов и о том, что все работы с электропроводкой должны быть выполнены аккуратно и с соблюдением всех правил безопасности. При необходимости рекомендуется обратиться к специалисту для консультации или установки противотуманных фар.

Цвет провода	Назначение	Контакт реле
Красный	Питание	Контакт 30
Черный	Отрицательный полюс фар	Заземление
Желтый	Положительный полюс фар	Контакт 87
Цвет вариатора/желтый	Провод от блока кнопок	Контакт 85

Защита проводки от перегрузок: использование предохранителя

Подключение противотуманных фар на Ниве 2121 может привести к повышенной нагрузке на проводку, особенно при использовании дополнительных реле и кнопок. Чтобы предотвратить перегрузки и повреждения проводки, рекомендуется использовать предохранитель.

Выбор предохранителя

Предохранитель должен выбираться с учетом максимального тока, который может потреблять противотуманная фара и дополнительное реле. Обычно эту информацию можно найти в технической документации или на устройстве самой фары. Предохранитель должен иметь такой же или немного больший токовый предел, чтобы обеспечить надежную защиту от перегрузок.

Подключение предохранителя

После выбора правильного предохранителя, он должен быть подключен на проводе, который идет к противотуманной фаре. Для этого провод нужно разрезать на нужном месте и установить предохранитель, соединив оба конца провода с соответствующими контактами предохранителя.

Важно учесть полярность при подключении предохранителя. Обычно на самом предохранителе или на его корпусе указано, куда именно подключать провода. Неправильное подключение может привести к ненадежной работе предохранителя и его возможному пробою.

После подключения предохранителя, рекомендуется проверить правильность его работы, включая противотуманную фару и проверку тока, проходящего через предохранитель при активации фары. Если предохранитель срабатывает или имеется другая неисправность, рекомендуется проверить правильность подключения и заменить предохранитель при необходимости.

Подключение реле к плюсу аккумулятора и заземление

Для правильной установки и подключения противотуманных фар через реле и кнопку на Ниве 2121, необходимо провести подключение реле к плюсу аккумулятора и заземлить его.

1. Найдите плюсовой кабель аккумулятора, который идет к генератору. Этот кабель должен быть постоянного напряжения.

2. С помощью куска провода подключите один конец реле к плюсовому проводу аккумулятора. Обратите внимание, что кабель должен быть достаточно длинным, чтобы достичь до реле.

3. Другой конец куска провода, который был подключен к плюсовому проводу аккумулятора, подключите к одному из клемм реле.

4. Для заземления реле найдите удобное место на кузове автомобиля. На этом месте удалите окраску для создания площадки, на которую будет пайка проводов.

5. Соедините провод заземления реле с кузовом автомобиля. Убедитесь, что провод надежно и неразъемно закреплен на металлической поверхности.

6. Проверьте корректность подключения и наличие надежного контакта путем включения фар с помощью кнопки. Убедитесь, что противотуманные фары работают и корректно отключаются при нажатии кнопки.

Правильное подключение реле к плюсу аккумулятора и заземление позволит обеспечить надежную работу противотуманных фар на Ниве 2121 и защитит вашу электрическую систему от возможных перегрузок и повреждений.

Проверка работоспособности подключенных фар

После подключения противотуманных фар через реле и кнопку на Ниве 2121, необходимо провести проверку работоспособности системы. Это важный шаг, который позволит убедиться, что все соединения выполнены правильно и фары функционируют корректно.

Вот несколько простых шагов, которые помогут вам проверить работоспособность подключенных фар:

1. Включите зажигание автомобиля. Убедитесь, что ключ находится в положении Включено. Это позволит активировать электрическую цепь в автомобиле и дать питание подключенным фарам.
2. Нажмите кнопку включения противотуманных фар. Расположение кнопки может отличаться в зависимости от модели Нивы 2121, но обычно она находится на панели приборов или рядом с выключателями основных фар. Проверьте, что кнопка нажимается легко и без препятствий.
3. Проверьте работу фар. Обратите внимание на фары противотуманного света. Они должны включиться и светиться ярко. Проверьте обе фары (левую и правую) на всех режимах света (ближний, дальний).
4. Проверьте работу индикатора освещения. В зависимости от модели Нивы 2121, может присутствовать индикатор освещения, который горит при включенных противотуманных фарах. Убедитесь, что индикатор горит при нажатии на кнопку включения.

Если подключение фар выполнено правильно и они работают без проблем, то вы можете быть уверены, что система функционирует исправно. В противном случае, вам следует проверить соединения, проводку и реле, чтобы выяснить, в чем может быть проблема и исправить ее.

Профилактическое обслуживание и эксплуатация фар

Профилактическое обслуживание и правильная эксплуатация противотуманных фар играют важную роль в обеспечении безопасности на дороге. Ведь именно они освещают дорогу в условиях низкой видимости, улучшая видимость для водителя и других участников движения.

Для того чтобы фары всегда функционировали на должном уровне, необходимо регулярно проводить их профилактическое обслуживание. Во-первых, следует осмотреть фары на наличие повреждений или трещин. Если фары имеют видимые повреждения, необходимо заменить их немедленно, чтобы избежать потери светового потока.

Во-вторых, стоит проверить состояние ламп противотуманных фар. Лампы имеют ограниченный ресурс работы, и у них есть склонность к выходу из строя со временем. Чтобы убедиться в исправности ламп, достаточно включить противотуманные фары и проверить, горят ли лампы. Если какая-то лампа не работает, ее следует заменить.

Также регулярно следует чистить фары, чтобы сохранить их оптические свойства. Фары изготавливаются из прозрачного пластика, который со временем может покрыться пылью, грязью или микротрещинами. В случае, если фары сильно загрязнены, можно использовать специальные средства для чистки фар. Они помогут удалить все загрязнения и восстановить яркость света.

Кроме регулярного обслуживания, важно правильно эксплуатировать противотуманные фары. Во-первых, следует использовать только качественные лампы, оптимально подходящие для данной модели автомобиля. Некачественные лампы не только имеют низкую яркость, но и могут быстро выходить из строя.

Во-вторых, необходимо правильно настраивать угол наклона противотуманных фар. Они должны быть настроены таким образом, чтобы освещать область перед автомобилем, не освещая при этом встречную полосу. Несоблюдение данного требования может привести к ослеплению других водителей и созданию аварийной ситуации.

Таким образом, регулярное профилактическое обслуживание и правильная эксплуатация противотуманных фар являются неотъемлемой частью безопасности на дороге. Следуя простым рекомендациям, вы сможете быть уверены в надежности и эффективности работы ваших фар в любых условиях.
